水国PG6水国轻油燃烧器(SOOKOOK)，韩国。燃烧器的选型需考虑热功率、燃料类型、炉膛背压、安装尺寸等参数。水国PG6水国轻油燃烧器(SOOKOOK)具有结构紧凑、性能稳定、安装维护方便等特点，广泛应用于各类燃烧器系统。
| 型号 | 发热量（Kcal/h） | 控制方式 | 电源 | 电机功率（KW） | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| PG6 | 257,000 | 700,000 | 双段火 | 3ph * 220/380V * 50Hz | 1.5 | ||||||

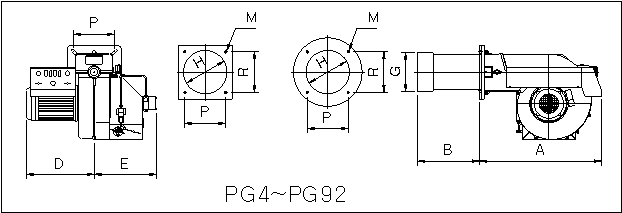

| 型号 | A | B | C | D | E | G | H | K | M | P | R |
| PG6 | 587 | 243 | 360 | 345 | 123 | 165 | 190 | 347 | 4-M10 | 205 | 190 |
一、产品概述
PG6水国轻油燃烧器(SOOKOOK)是专业的燃烧器产品，广泛应用于工业锅炉、商业供暖、热风炉、蒸汽发生器等各类热能设备。该产品具有结构紧凑、性能稳定、燃烧效率高、排放达标等特点，适合各类中小型和大型热能系统。合肥霖胜热能设备有限公司提供该产品的销售、安装、调试和维修服务。
二、核心技术参数
PG6水国轻油燃烧器(SOOKOOK)的功率覆盖80-2000千瓦，适用燃料为0#轻柴油。
电源规格：220V单相或380V三相，50Hz。
点火方式：高压电火花点火，点火变压器内置或外接。
火焰检测：光电管/电离探针，检测电流0.5-10微安。
雾化方式：机械压力雾化（轻油）或直接气体燃烧（燃气）。
控制方式：单段火/两段火/比例调节，视具体型号而定。
燃烧效率：额定工况下≥92%。
NOx排放：标准型80-150mg/m³（视燃料和控制方式）。
噪声等级：距燃烧器1米处≤78分贝。
防护等级：IP44。
电机功率：0.25-15千瓦。
整机重量：40-420公斤。
三、安装尺寸
安装法兰为矩形标准尺寸，配8个M10螺栓孔，孔径12毫米。
燃烧头（火焰筒）外径约150-250毫米，伸出法兰面的长度约150-300毫米，具体尺寸因型号而异。
安装时锅炉前板开孔直径建议根据燃烧头外径加10-20毫米。
适配炉膛直径：400-1200毫米。
火焰长度约1.0-3.0米（取决于功率设置），炉膛有效长度至少要等于火焰长度。
四、电气接线要点
接线端子排位于机身侧面接线盒内。主电源端子接220V或380V电源，注意相序和电压规格。
运行命令输入端子接锅炉PLC或温控器的启动信号，通常为24V直流闭合回路。
故障信号输出端子为继电器触点，正常时闭合，故障时断开，可接报警灯。
火焰探测器信号线必须使用屏蔽线，屏蔽层单端接地。
二段火或比例调节型有0-10V模拟量信号输入端子，来自锅炉控制器。
所有电缆使用葛兰头固定，信号线与动力线分开走线。
五、选型建议
选型的第一步是计算锅炉需要的功率。公式：燃烧器功率（千瓦）= 锅炉额定出力（千瓦）÷ 锅炉热效率。
比如一台2吨蒸汽锅炉，额定出力约1400千瓦，锅炉热效率按90%算，燃烧器功率=1400÷0.9≈1556千瓦，选择功率覆盖此值的型号。
还要注意炉膛尺寸匹配：炉膛直径不能太小，否则火焰贴壁烧，炉衬容易损坏。
气源/油源压力要满足要求，天然气进气压力一般不低于10mbar，燃油系统需要配置油泵和过滤器。
如果项目要求NOx低于30mg/m³，需要选低氮系列燃烧器。
市场价格因型号和配置不同而有差异，请拨打13305516873咨询具体报价。
六、日常维护要点
每月检查：查看控制面板有无故障记录，检查燃料压力表读数是否正常。
每季度：清洁火焰探测器，检查点火电极间距（3-4毫米），清洗燃料过滤器。
每半年：检查风机叶轮有无积灰，紧固所有电气接线端子，检查燃料管路密封。
每年（年度检修）：更换点火电极和火焰探测器，检查燃烧头烧蚀情况，校验燃料阀组开闭功能，用烟气分析仪重新检测燃烧参数。
年度检修建议由专业技术员操作，他们有专用工具和校准设备。
具体表现：燃油燃烧器燃料预热温度控制器故障导致燃油温度失控，温度过高燃油可能气化产生气阻，温度过低燃油粘度高雾化不良。温控器显示异常或输出失控。温度失控严重影响燃烧器安全稳定运行。
故障原因：燃料预热温控失灵的原因包括温度传感器故障导致测量值不准确，温控器内部元件损坏输出控制信号异常，加热元件断路或短路导致加热能力丧失，固态继电器触点粘连持续加热，温控参数设置错误或漂移，加热功率与燃油流量不匹配。
维修说明：检查温度传感器是否准确校准或更换。检查温控器输出信号是否正常。测量加热元件电阻判断是否完好。检查固态继电器触点是否正常。重新设定温控参数。校准温度显示与控制回路。测试超温保护功能。加装独立的超温保护装置作为后备。
具体表现：燃烧器停机时外界空气通过烟囱和烟道倒灌进入炉膛，造成炉膛冷却加速设备结露。倒灌风携带灰尘进入炉膛污染设备。烟道止回阀失效或烟囱抽力反向是导致反风的原因。反风影响设备保温和下次启动。
故障原因：烟道反风的原因包括烟道止回阀关闭不严无法阻止倒灌风，烟囱高度不够自然抽力不足，外界风速过大在烟囱口形成正压区，燃烧器停机后烟道内温度下降烟气密度增大抽力反向。多台设备共用烟囱时其他设备运行产生干扰。
维修说明：检查并修复烟道止回阀确保关闭严密。烟囱口加装防风帽减少风压干扰。适当增加烟囱高度提高自然抽力。在燃烧器之间加装隔离阀防止相互干扰。停机后关闭烟道挡板减少倒灌风。监测烟囱抽力变化。
具体表现：燃烧器入口处燃气压力波动范围超过允许值，燃烧器负荷随之波动火焰不稳定。燃气稳压器无法维持恒定输出压力，阀芯振荡或膜片响应迟缓。压力波动导致燃烧器控制器频繁调节空燃比系统始终处于不稳定状态。
故障原因：燃气稳压失效的原因包括稳压器膜片老化弹性变差无法准确感应和响应压力变化，阀芯磨损导致流量特性畸变调节不灵敏，稳压弹簧疲劳弹力下降。下游用气量大幅波动超出稳压器调节能力，稳压器选型偏小流通能力不足。取压管堵塞导致压力信号延迟。
维修说明：检查稳压器膜片和阀芯状态更换损坏部件。重新设定稳压器输出压力。检查稳压器选型是否满足最大流量需求。清理取压管确保压力信号传输畅通。如果用气量波动大考虑在稳压器后加装缓冲罐。如稳压器能力不足更换更大规格的产品。定期校验稳压器性能。
具体表现：燃烧器停机后仍能闻到燃气异味，燃气压力表在关闭状态下缓慢下降。用肥皂水涂抹在电磁阀法兰连接处发现持续气泡产生。燃烧器重新启动时出现延迟点火并伴随小型爆燃声。燃气泄漏报警器偶尔发出预警信号存在严重安全隐患。
故障原因：燃气电磁阀关闭不严的主要原因是阀芯密封面被燃气中的杂质划伤或腐蚀产生微小沟槽。长时间使用后密封垫片老化变形失去弹性无法有效填补密封面间隙。电磁阀关闭时如果有水锤或气锤冲击会加速密封面损坏。此外阀体铸造缺陷或焊接质量问题也会导致阀体外壁出现微裂纹造成外漏。
维修说明：立即关闭上游燃气总阀并确保现场通风，拆下电磁阀检查阀芯密封面和阀座。如密封面有轻微划痕可用研磨膏研磨修复严重磨损则更换阀芯组件。更换老化密封垫片使用耐高温耐腐蚀的材料。对阀体进行水压试验检查是否存在裂纹。重新安装后进行密封性试验用肥皂水或燃气检漏仪确认无泄漏。建议重要场合采用双电磁阀串联配置提高安全性。
