水国PG12N水国轻油燃烧器(SOOKOOK)，韩国。燃烧器的选型需考虑热功率、燃料类型、炉膛背压、安装尺寸等参数。水国PG12N水国轻油燃烧器(SOOKOOK)具有结构紧凑、性能稳定、安装维护方便等特点，广泛应用于各类燃烧器系统。
| 型号 | 发热量（Kcal/h） | 控制方式 | 电源 | 电机功率（KW） | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| PG12N | 515,000 | 1,823,000 | 双段火 | 3ph * 220/380V * 50Hz | 3 | ||||||

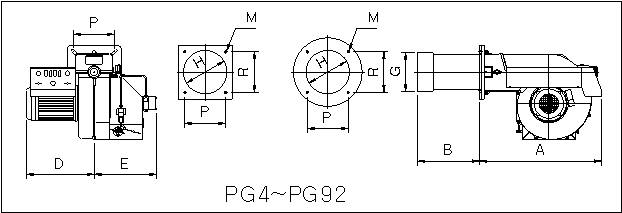

| 型号 | A | B | C | D | E | G | H | K | M | P | R |
| PG12N | 622 | 285 | 345 | 390 | - | 250 | 234 | - | 4-M10 | 226 | 226 |
一、产品概述
PG12N水国轻油燃烧器(SOOKOOK)是专业的燃烧器产品，广泛应用于工业锅炉、商业供暖、热风炉、蒸汽发生器等各类热能设备。该产品具有结构紧凑、性能稳定、燃烧效率高、排放达标等特点，适合各类中小型和大型热能系统。合肥霖胜热能设备有限公司提供该产品的销售、安装、调试和维修服务。
二、核心技术参数
PG12N水国轻油燃烧器(SOOKOOK)的功率覆盖80-2000千瓦，适用燃料为0#轻柴油。
电源规格：220V单相或380V三相，50Hz。
点火方式：高压电火花点火，点火变压器内置或外接。
火焰检测：光电管/电离探针，检测电流0.5-10微安。
雾化方式：机械压力雾化（轻油）或直接气体燃烧（燃气）。
控制方式：单段火/两段火/比例调节，视具体型号而定。
燃烧效率：额定工况下≥92%。
NOx排放：标准型80-150mg/m³（视燃料和控制方式）。
噪声等级：距燃烧器1米处≤78分贝。
防护等级：IP44。
电机功率：0.25-15千瓦。
整机重量：40-420公斤。
三、安装尺寸
安装法兰为矩形标准尺寸，配8个M10螺栓孔，孔径12毫米。
燃烧头（火焰筒）外径约150-250毫米，伸出法兰面的长度约150-300毫米，具体尺寸因型号而异。
安装时锅炉前板开孔直径建议根据燃烧头外径加10-20毫米。
适配炉膛直径：400-1200毫米。
火焰长度约1.0-3.0米（取决于功率设置），炉膛有效长度至少要等于火焰长度。
四、电气接线要点
接线端子排位于机身侧面接线盒内。主电源端子接220V或380V电源，注意相序和电压规格。
运行命令输入端子接锅炉PLC或温控器的启动信号，通常为24V直流闭合回路。
故障信号输出端子为继电器触点，正常时闭合，故障时断开，可接报警灯。
火焰探测器信号线必须使用屏蔽线，屏蔽层单端接地。
二段火或比例调节型有0-10V模拟量信号输入端子，来自锅炉控制器。
所有电缆使用葛兰头固定，信号线与动力线分开走线。
五、选型建议
选型的第一步是计算锅炉需要的功率。公式：燃烧器功率（千瓦）= 锅炉额定出力（千瓦）÷ 锅炉热效率。
比如一台2吨蒸汽锅炉，额定出力约1400千瓦，锅炉热效率按90%算，燃烧器功率=1400÷0.9≈1556千瓦，选择功率覆盖此值的型号。
还要注意炉膛尺寸匹配：炉膛直径不能太小，否则火焰贴壁烧，炉衬容易损坏。
气源/油源压力要满足要求，天然气进气压力一般不低于10mbar，燃油系统需要配置油泵和过滤器。
如果项目要求NOx低于30mg/m³，需要选低氮系列燃烧器。
市场价格因型号和配置不同而有差异，请拨打13305516873咨询具体报价。
六、日常维护要点
每月检查：查看控制面板有无故障记录，检查燃料压力表读数是否正常。
每季度：清洁火焰探测器，检查点火电极间距（3-4毫米），清洗燃料过滤器。
每半年：检查风机叶轮有无积灰，紧固所有电气接线端子，检查燃料管路密封。
每年（年度检修）：更换点火电极和火焰探测器，检查燃烧头烧蚀情况，校验燃料阀组开闭功能，用烟气分析仪重新检测燃烧参数。
年度检修建议由专业技术员操作，他们有专用工具和校准设备。
具体表现：燃烧器燃气端运行时火焰不稳定忽大忽小，燃气过滤器压差表指示偏大。燃气压力表显示过滤器前压力正常但过滤器后压力偏低。拆检燃气过滤器发现滤芯被管道内的铁锈和粉尘堵塞，清理后恢复正常。该故障多出现在新建管网或长期未维护的系统中。
故障原因：燃气管道在施工过程中残留焊渣铁锈等杂质，管道内壁长期运行后产生的腐蚀产物，燃气本身含有的粉尘和液体杂质。这些杂质在过滤器滤芯上不断积累，流通面积逐渐减小导致压降增大燃气供应不畅。燃烧器在不同负荷切换时尤为敏感，因为流量变化导致压力波动加剧。新建管道冲洗不彻底是常见原因。
维修说明：拆下燃气过滤器清洗或更换滤芯，检查管道上游是否有杂质来源。在新建或检修后投运的燃气管路上应加装临时过滤器防止杂质进入燃烧系统。在过滤器前后安装压力表便于监测压差变化。定期清理过滤器建立维护记录。对燃气管道进行彻底冲洗排污，检查管道内防腐涂层是否完好。建议每季度检查一次燃气过滤器状态。
具体表现：燃烧器按下启动键后控制器显示启动联锁条件未满足无法进入启动程序。需要同时满足多项条件包括电源正常风压足够燃气压力在范围内炉膛温度合适水位正常等。逐一排查找到未满足的联锁条件。
故障原因：启动联锁不满足的原因可能包括电源电压低或相序错误，预吹扫风压未达到开关动作值，燃气压力超出高低限范围，炉膛温度高于允许启动值，锅炉水位低于最低安全水位。安全联锁回路中某个传感器损坏或接线松动导致信号异常。控制器未从前次故障中复位。
维修说明：按照控制器故障提示逐一检查各联锁条件。用万用表检查电源电压和相序。手动检查风压开关和压力开关动作值。测量炉膛温度和锅炉水位。检查各传感器和接线是否正常。复位控制器故障状态。消除所有联锁故障后重新启动。建立启动前检查清单制度。
具体表现：燃烧器停机时外界空气通过烟囱和烟道倒灌进入炉膛，造成炉膛冷却加速设备结露。倒灌风携带灰尘进入炉膛污染设备。烟道止回阀失效或烟囱抽力反向是导致反风的原因。反风影响设备保温和下次启动。
故障原因：烟道反风的原因包括烟道止回阀关闭不严无法阻止倒灌风，烟囱高度不够自然抽力不足，外界风速过大在烟囱口形成正压区，燃烧器停机后烟道内温度下降烟气密度增大抽力反向。多台设备共用烟囱时其他设备运行产生干扰。
维修说明：检查并修复烟道止回阀确保关闭严密。烟囱口加装防风帽减少风压干扰。适当增加烟囱高度提高自然抽力。在燃烧器之间加装隔离阀防止相互干扰。停机后关闭烟道挡板减少倒灌风。监测烟囱抽力变化。
具体表现：火焰检测器检测灵敏度逐渐降低，正常燃烧时输出信号幅度减小接近检测阈值。控制器偶尔报火焰信号弱但尚未停机。灵敏度漂移使火焰保护可靠性降低，存在火焰已熄灭但未检测到的风险。
故障原因：灵敏度漂移的原因包括探测器感光元件或电离探针因长期高温工作逐渐老化，探测器镜片表面形成难以清除的永久性污渍降低透光率，信号处理电路元件参数漂移降低放大倍数。环境温度变化影响电子元件参数。长期电磁干扰加速元件老化。
维修说明：用标准火焰信号源校验检测器灵敏度。清洁探测器镜片去除污渍。测量信号放大倍数判断电路是否正常。如灵敏度无法恢复则更换探测器。重新设定检测阈值留有足够的安全裕度。建立定期灵敏度校验制度。在高温区域加装隔热保护延长探测器寿命。
