威索Monarch系列8/2#燃油燃烧器(weishaupt)，德国。燃烧器的选型需考虑热功率、燃料类型、炉膛背压、安装尺寸等参数。威索Monarch系列8/2#燃油燃烧器(weishaupt)具有结构紧凑、性能稳定、安装维护方便等特点，广泛应用于各类燃烧器系统。
| 型号 | 版本号 | 带智能开关的定货号 | 不带智能开关的定货号 | 测试号 | 程控器 | 油泵 | 风叶轮 | 伺服马达 | 马达 | 油管 | 重量 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 型号 | 额定电压 | 功率 | 额定电流 | 通径 | 长度 | 油路接口 | 油泵接口 | ||||||||||
| mm | 50Hz/2800rpm | V | kW | A | DN | mm | kg | ||||||||||
| L5Z | D | 61156401 | 61156402 | 5G553/2000 | LAL2... | J6 | 248x100 | 1055/23 | D90/90-2 | 3~230/400 | 1.5 | 6.0-3.5 | 13 | 1000 | G1/2” | G1/2” | 53 |
| L7Z | D | 61176401 | 61176402 | 5G581/2000 | LAL2... | J6 | 268x100 | 1055/23 | D112/110-2/1 | 3~230/400 | 3.0 | 10.5/6.0 | 13 | 1000 | G1/2” | G1/2” | 73 |
| L8Z | D | 61186401 | 61186402 | 5G595/2001 | LAL2... | J6/J7 | 268x100 | 1055/23 | D112/140-2/1 | 3~400 | 4.8 | 9.5 | 13 | 1000 | G1/2” | G1/2” | 78 |
| L8Z/2 | D | 61186601 | 61186602 | 5G595/2001 | LAL2... | J6/J7/TA2 | 268x100 | 1055/23 | D112/140-2/1 | 3~400 | 4.8 | 9.5 | 13 | 1000 | G1/2” | G1/2” | 81 |
| L9Z | D | 61196401 | 61196402 | 5G601/2001 | LAL2... | J6/J7/TA2 | 330x100 | 1055/23 | D132/120-2a | 3~400 | 6.5 | 13.5 | 13 | 1000 | G1/2” | G1/2” | 125 |
| L5T | D | 61159401 | 61159402 | 5G553/2000 | LAL2... | J6 | 248x100 | 1055/80 | D90/90-2 | 3~230/400 | 1.5 | 6.0/3.5 | 13 | 1000 | G1/2” | G1/2” | 53 |
| L7T | D | 61179401 | 61179402 | 5G581/2000 | LAL2... | J6 | 268x100 | 1055/80 | D112/110-2/1 | 3~230/400 | 3.0 | 10.5/6.0 | 13 | 1000 | G1/2” | G1/2” | 73 |
| L8T | D | 61189401 | 61189402 | 5G595/2001 | LAL2... | J6/J7 | 268x100 | 1055/80 | D112/140-2/1 | 3~400 | 4.8 | 9.5 | 13 | 1000 | G1/2” | G1/2” | 78 |
| L8T/2 | D | 61189601 | 61189602 | 5G595/2001 | LAL2... | J6/J7/TA2 | 268x100 | 1055/80 | D112/140-2/1 | 3~400 | 4.8 | 9.5 | 13 | 1000 | G1/2” | G1/2” | 81 |
| L9T | D | 61199401 | 61199402 | 5G601/2001 | LAL2... | J6/J7/TA2 | 330x100 | 1055/80 | D132/120-2a | 3~400 | 6.5 | 13.5 | 13 | 1000 | G1/2” | G1/2” | 125 |
| L10T | D | – | 68109402 | 5G604/2001 | LAL2... | J7/TA2 | 345x100 | 1055/80 | D132/120-2 | 3~400 | 9 | 18.0 | 13/20 | 1000 | M30x1.5 | G1” | 137 |
| RL5 | ZMD | – | 61157403 | 5G579/2000 | LAL2... | J6 | 248x100 | SQM | D90/90-2 | 3~230/400 | 1.5 | 6.0/3.5 | 13 | 1000 | G1/2” | G1” | 60 |
| RL7 | ZMD | – | 61177403 | 5G583/2000 | LAL2... | TA2 | 268x100 | SQM | D112/110-2/1 | 3~230/400 | 3.0 | 10.5/6.0 | 20 | 1000 | M30x1.5 | G1” | 80 |
| RL8 | ZMD | – | 61187402 | 5G597/2001 | LAL2... | TA3 | 268x100 | SQM | D112/140-2/1 | 3~400 | 4.8 | 9.5 | 20 | 1000 | M30x1.5 | G1” | 85 |
| RL8/2 | ZMD | – | 61187602 | 5G597/2001 | LAL2... | TA3 | 268x100 | SQM | D112/140-2/1 | 3~400 | 4.8 | 9.5 | 20 | 1000 | M30x1.5 | G1” | 89 |
| RL9 | ZMD | – | 61197402 | 5G603/2001 | LAL2... | TA3 | 330x100 | SQM | DK132/120-2a | 3~400 | 6.5 | 13.5 | 20 | 1000 | M30x1.5 | G1” | 132 |
| RL10 | ZMD | – | 68107402 | 5G605/2001 | LAL2... | TA3 | 345x100 | SQM | D132/120-2 | 3~400 | 9 | 18.0 | 20 | 1000 | M30x1.5 | G1” | 137 |
| RL11 | ZMD | – | 68117402 | 5G606/2001 | LAL2... | TA4 | 345x100 | SQM | D132/150-2 | 3~400 | 12 | 23.0 | 25 | 1300 | M38x1.5 | G1” | 195 |
| 型号 | 版本号 | 带智能开关的定货号 | 不带智能开关的定货号 | 程控器 | 油泵 | 风叶轮 | 预热器 | 伺服马达 | 马达 | 油管 | 重量 | ||||||
| 型号 | 电压 | 功率 | 电流 | 通径 | 长度（供/回） | 油路连接 | 油泵连接 | ||||||||||
| mm | kW | 50Hz/2800rpm | V | kW | A | DN | mm | kg | |||||||||
| M5Z | D | 61256403 | 61256404 | LAL2... | E4 | 248x100 | EV2B/4.5kW | 1055/23 | D90/90-2 | 3~230/400 | 1.5 | 6.0-3.5A | 12 | 1000/700 | G1/2” | G1/2” | 68 |
| MS7Z | D | 61276403 | 61276404 | LAL2... | E6 | 268x100 | EV2D/13.2kW | 1055/23 | D112/110-2/1 | 3~230/400 | 3.0 | 10.5/6.0A | 20 | 1300/1000 | M30x1.5 | G1” | 94 |
| MS8Z | D | 61286403 | 61286404 | LAL2... | E7 | 268x100 | EV2D/13.2kW | 1055/23 | D112/140-2/1 | 3~400 | 4.8 | 9.5 | 20 | 1300/1000 | M30x1.5 | G1” | 112 |
| MS8Z/2 | D | 61286603 | 61286604 | LAL2... | E7 | 268x100 | EV2D/13.2kW | 1055/23 | D112/140-2/1 | 3~400 | 4.8 | 9.5 | 20 | 1300/1000 | M30x1.5 | G1” | 115 |
| MS9Z | D | – | 61296404 | LAL2... | E7 | 330x100 | EV2D/13.2kW | 1055/23 | D132/120-2a | 3~400 | 6.5 | 13.5 | 20 | 1300/1000 | M30x1.5 | G1” | 144 |
| RMS7 | ZMD | – | 61277403 | LAL2... | TA2 | 268x100 | EV2D/13.2kW | SQM | D112/110-2/1 | 3~230/400 | 3.0 | 10.5/6.0 | 20 | 1300/1000 | M30x1.5 | G1” | 111 |
| RMS8 | ZMD | – | 61287404 | LAL2... | TA3 | 268x100 | EV2D/13.2kW | SQM | D112/140-2/1 | 3~400 | 4.8 | 9.5 | 20 | 1300/1000 | M30x1.5 | G1” | 120 |
| RMS8/2 | ZMD | – | 61287604 | LAL2... | TA3 | 268x100 | EV2D/13.2kW | SQM | D112/140-2/1 | 3~400 | 4.8 | 9.5 | 20 | 1300/1000 | M30x1.5 | G1” | 124 |
| RMS9 | ZMD | – | 61297404 | LAL2... | TA3 | 330x100 | EV2D/13.2kW | SQM | DK132/120-2a | 3~400 | 6.5 | 13.5 | 20 | 1300/1000 | M30x1.5 | G1” | 175 |
| RMS10 | ZMD | – | 68207404 | LAL2... | TA3 | 345x100 | EV2D/13.2kW | SQM | D132/120-2 | 3~400 | 9 | 18.0 | 20 | 1300/1000 | M30x1.5 | G1” | 180 |
| RMS11 | ZMD | – | 68217403 | LAL2... | TA4 | 345x100 | WEV3/22.4kW | SQM | D132/150-2 | 3~400 | 12 | 23.0 | 25 | 1500/1150 | M38x1.5 | G1” | 245 |

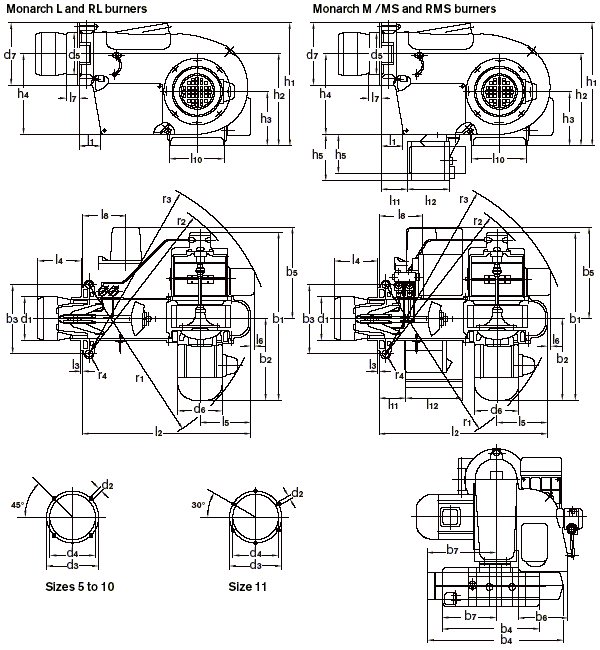

| 型号 | 5 | 7 | 8 | 8/2 | 9 | 10 | 11 | ||||||||||
| I1 | 100 | 100 | 100 | 102 | 112 | 112 | 117 | ||||||||||
| I2 | 686 | 766 | 766 | 767 | 945 | 945 | 950 | ||||||||||
| I3 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | ||||||||||
| l4 | M5/2a:130 | M6/1a:214 | M7/1a:224 | M9/1a:232 | M9/1a:223 | M10/2:273 | M11/1:371 | ||||||||||
| l4 | M5/1a:145 | M7/1a:224 | M8/1a:234 | U2/1:227 | – | – | – | ||||||||||
| l4 | – | – | – | G7/2a:256 | – | – | – | ||||||||||
| I5 | 200 | 224 | 224 | 224 | 300 | 300 | 300 | ||||||||||
| I6 | 47 | 28 | 28 | 28 | 15 | 15 | – | ||||||||||
| I7 | 34 | 57 | 57 | 80 | 92 | 68 | 195 | ||||||||||
| I8 | 239 | 285 | 285 | 287 | 310 | 310 | 315 | ||||||||||
| I10 | 239 | 255 | 255 | 255 | 390 | 390 | 390 | ||||||||||
| b1 | 644 | 763 | 784 | 784 | 884 | 884 | 911 | ||||||||||
| b2 | 297 | 369 | 388 | 388 | 439 | 439 | 462 | ||||||||||
| b3 | 270 | 310 | 310 | 310 | 440 | 440 | 440 | ||||||||||
| b5 | 394 | 414 | 414 | 414 | 436 | 436 | 436 | ||||||||||
| b6 | 200 | 231 | 231 | 231 | 230 | 230 | 230 | ||||||||||
| h1 | 494 | 556 | 556 | 590 | 672 | 672 | 707 | ||||||||||
| h2 | 373 | 415 | 415 | 415 | 482 | 482 | 482 | ||||||||||
| h3 | 220 | 245 | 245 | 245 | 260 | 260 | 260 | ||||||||||
| h4 | 363 | 366 | 366 | 366 | 482 | 482 | 482 | ||||||||||
| d1 | M5/2a:160 | M6/1a:200 | M7/1a:220 | M9/1a:240 | M9/1a:240 | M10/2:265 | M11/1:325 | ||||||||||
| d1 | M5/1a:180 | M7/1a:220 | M8/1a:240 | U2/1:220 | – | – | – | ||||||||||
| d1 | – | – | – | G7/2a:265 | – | – | – | ||||||||||
| d2 | M10 | M10 | M10 | M12 | M12 | M12 | M10 | ||||||||||
| d3 | 210 | 235 | 235 | 298 | 330 | 330 | 400 | ||||||||||
| d4 | 185 | 210 | 210 | 275 | 280 | 280 | 340 | ||||||||||
| d5 | 154 | 196 | 196 | 241 | 240 | 265 | 324 | ||||||||||
| d6 | 176 | 218 | 218 | 218 | 258 | 258 | 258 | ||||||||||
| d7 | 242 | 281 | 281 | 350 | 380 | 380 | 450 | ||||||||||
| r1 | 680 | 770 | 800 | 800 | 960 | 960 | 980 | ||||||||||
| r2 | 705 | 790 | 790 | 790 | 975 | 975 | 975 | ||||||||||
| r3 | 790 | 865 | 865 | 865 | 1090 | 1090 | – | ||||||||||
| r4 | 21 | 23 | 23 | 23 | 25 | 25 | 25 | ||||||||||
| I11 | – | EV2C:186 | EV2D:114 | EV2D:116 | EV2D:153 | EV2D:153 | WEV3:124 | ||||||||||
| I11 | – | EV2D:114 | – | WEV2.2:106 | WEV2.2:149 | WEV2.2:149 | – | ||||||||||
| I11 | – | – | – | – | WEV3:119 | WEV3:119 | – | ||||||||||
| I12 | – | EV2C:126 | EV2D:198 | EV2D:198 | EV2D:198 | EV2D:198 | WEV3:314 | ||||||||||
| I12 | – | EV2D:198 | – | WEV2.2:254 | WEV2.2:254 | WEV2.2:254 | – | ||||||||||
| I12 | – | – | – | – | WEV3:314 | WEV3:314 | – | ||||||||||
| b4 | – | EV2C:430 | EV2D:430 | EV2D:430 | EV2D:430 | EV2D:430 | WEV3:744 | ||||||||||
| b4 | – | EV2D:430 | – | WEV2.2:630 | WEV2.2:630 | WEV2.2:630 | – | ||||||||||
| b4 | – | – | – | – | WEV3:744 | WEV3:744 | – | ||||||||||
| b7 | – | EV2C:235 | EV2D:235 | EV2D:235 | EV2D:235 | EV2D:235 | WEV3:384 | ||||||||||
| b7 | – | EV2D:235 | – | WEV2.2:327 | WEV2.2:327 | WEV2.2:327 | – | ||||||||||
| b7 | – | – | – | – | WEV3:384 | WEV3:384 | – | ||||||||||
| h5 | – | EV2C:214 | EV2D:214 | EV2D:214 | EV2D:214 | EV2D:214 | WEV3:205 | ||||||||||
| h5 | – | EV2D:214 | – | WEV2.2:191 | WEV2.2:191 | WEV2.2:191 | – | ||||||||||
| h5 | – | – | – | – | WEV3:205 | WEV3:205 | – |
一、产品概述
Monarch系列8/2#燃油燃烧器(weishaupt)是专业的燃烧器产品，广泛应用于工业锅炉、商业供暖、热风炉、蒸汽发生器等各类热能设备。该产品具有结构紧凑、性能稳定、燃烧效率高、排放达标等特点，适合各类中小型和大型热能系统。合肥霖胜热能设备有限公司提供该产品的销售、安装、调试和维修服务。
二、核心技术参数
Monarch系列8/2#燃油燃烧器(weishaupt)的功率覆盖80-2000千瓦，适用燃料为0#轻柴油。
电源规格：220V单相或380V三相，50Hz。
点火方式：高压电火花点火，点火变压器内置或外接。
火焰检测：光电管/电离探针，检测电流0.5-10微安。
雾化方式：机械压力雾化（轻油）或直接气体燃烧（燃气）。
控制方式：单段火/两段火/比例调节，视具体型号而定。
燃烧效率：额定工况下≥92%。
NOx排放：标准型80-150mg/m³（视燃料和控制方式）。
噪声等级：距燃烧器1米处≤78分贝。
防护等级：IP44。
电机功率：0.25-15千瓦。
整机重量：40-420公斤。
三、安装尺寸
安装法兰为矩形标准尺寸，配8个M10螺栓孔，孔径12毫米。
燃烧头（火焰筒）外径约150-250毫米，伸出法兰面的长度约150-300毫米，具体尺寸因型号而异。
安装时锅炉前板开孔直径建议根据燃烧头外径加10-20毫米。
适配炉膛直径：400-1200毫米。
火焰长度约1.0-3.0米（取决于功率设置），炉膛有效长度至少要等于火焰长度。
四、电气接线要点
接线端子排位于机身侧面接线盒内。主电源端子接220V或380V电源，注意相序和电压规格。
运行命令输入端子接锅炉PLC或温控器的启动信号，通常为24V直流闭合回路。
故障信号输出端子为继电器触点，正常时闭合，故障时断开，可接报警灯。
火焰探测器信号线必须使用屏蔽线，屏蔽层单端接地。
二段火或比例调节型有0-10V模拟量信号输入端子，来自锅炉控制器。
所有电缆使用葛兰头固定，信号线与动力线分开走线。
五、选型建议
选型的第一步是计算锅炉需要的功率。公式：燃烧器功率（千瓦）= 锅炉额定出力（千瓦）÷ 锅炉热效率。
比如一台2吨蒸汽锅炉，额定出力约1400千瓦，锅炉热效率按90%算，燃烧器功率=1400÷0.9≈1556千瓦，选择功率覆盖此值的型号。
还要注意炉膛尺寸匹配：炉膛直径不能太小，否则火焰贴壁烧，炉衬容易损坏。
气源/油源压力要满足要求，天然气进气压力一般不低于10mbar，燃油系统需要配置油泵和过滤器。
如果项目要求NOx低于30mg/m³，需要选低氮系列燃烧器。
市场价格因型号和配置不同而有差异，请拨打13305516873咨询具体报价。
六、日常维护要点
每月检查：查看控制面板有无故障记录，检查燃料压力表读数是否正常。
每季度：清洁火焰探测器，检查点火电极间距（3-4毫米），清洗燃料过滤器。
每半年：检查风机叶轮有无积灰，紧固所有电气接线端子，检查燃料管路密封。
每年（年度检修）：更换点火电极和火焰探测器，检查燃烧头烧蚀情况，校验燃料阀组开闭功能，用烟气分析仪重新检测燃烧参数。
年度检修建议由专业技术员操作，他们有专用工具和校准设备。
