威索Monarch系列10#燃油燃烧器(weishaupt)，德国。燃烧器的选型需考虑热功率、燃料类型、炉膛背压、安装尺寸等参数。威索Monarch系列10#燃油燃烧器(weishaupt)具有结构紧凑、性能稳定、安装维护方便等特点，广泛应用于各类燃烧器系统。
| 型号 | 版本号 | 带智能开关的定货号 | 不带智能开关的定货号 | 测试号 | 程控器 | 油泵 | 风叶轮 | 伺服马达 | 马达 | 油管 | 重量 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 型号 | 额定电压 | 功率 | 额定电流 | 通径 | 长度 | 油路接口 | 油泵接口 | ||||||||||
| mm | 50Hz/2800rpm | V | kW | A | DN | mm | kg | ||||||||||
| L5Z | D | 61156401 | 61156402 | 5G553/2000 | LAL2... | J6 | 248x100 | 1055/23 | D90/90-2 | 3~230/400 | 1.5 | 6.0-3.5 | 13 | 1000 | G1/2” | G1/2” | 53 |
| L7Z | D | 61176401 | 61176402 | 5G581/2000 | LAL2... | J6 | 268x100 | 1055/23 | D112/110-2/1 | 3~230/400 | 3.0 | 10.5/6.0 | 13 | 1000 | G1/2” | G1/2” | 73 |
| L8Z | D | 61186401 | 61186402 | 5G595/2001 | LAL2... | J6/J7 | 268x100 | 1055/23 | D112/140-2/1 | 3~400 | 4.8 | 9.5 | 13 | 1000 | G1/2” | G1/2” | 78 |
| L8Z/2 | D | 61186601 | 61186602 | 5G595/2001 | LAL2... | J6/J7/TA2 | 268x100 | 1055/23 | D112/140-2/1 | 3~400 | 4.8 | 9.5 | 13 | 1000 | G1/2” | G1/2” | 81 |
| L9Z | D | 61196401 | 61196402 | 5G601/2001 | LAL2... | J6/J7/TA2 | 330x100 | 1055/23 | D132/120-2a | 3~400 | 6.5 | 13.5 | 13 | 1000 | G1/2” | G1/2” | 125 |
| L5T | D | 61159401 | 61159402 | 5G553/2000 | LAL2... | J6 | 248x100 | 1055/80 | D90/90-2 | 3~230/400 | 1.5 | 6.0/3.5 | 13 | 1000 | G1/2” | G1/2” | 53 |
| L7T | D | 61179401 | 61179402 | 5G581/2000 | LAL2... | J6 | 268x100 | 1055/80 | D112/110-2/1 | 3~230/400 | 3.0 | 10.5/6.0 | 13 | 1000 | G1/2” | G1/2” | 73 |
| L8T | D | 61189401 | 61189402 | 5G595/2001 | LAL2... | J6/J7 | 268x100 | 1055/80 | D112/140-2/1 | 3~400 | 4.8 | 9.5 | 13 | 1000 | G1/2” | G1/2” | 78 |
| L8T/2 | D | 61189601 | 61189602 | 5G595/2001 | LAL2... | J6/J7/TA2 | 268x100 | 1055/80 | D112/140-2/1 | 3~400 | 4.8 | 9.5 | 13 | 1000 | G1/2” | G1/2” | 81 |
| L9T | D | 61199401 | 61199402 | 5G601/2001 | LAL2... | J6/J7/TA2 | 330x100 | 1055/80 | D132/120-2a | 3~400 | 6.5 | 13.5 | 13 | 1000 | G1/2” | G1/2” | 125 |
| L10T | D | – | 68109402 | 5G604/2001 | LAL2... | J7/TA2 | 345x100 | 1055/80 | D132/120-2 | 3~400 | 9 | 18.0 | 13/20 | 1000 | M30x1.5 | G1” | 137 |
| RL5 | ZMD | – | 61157403 | 5G579/2000 | LAL2... | J6 | 248x100 | SQM | D90/90-2 | 3~230/400 | 1.5 | 6.0/3.5 | 13 | 1000 | G1/2” | G1” | 60 |
| RL7 | ZMD | – | 61177403 | 5G583/2000 | LAL2... | TA2 | 268x100 | SQM | D112/110-2/1 | 3~230/400 | 3.0 | 10.5/6.0 | 20 | 1000 | M30x1.5 | G1” | 80 |
| RL8 | ZMD | – | 61187402 | 5G597/2001 | LAL2... | TA3 | 268x100 | SQM | D112/140-2/1 | 3~400 | 4.8 | 9.5 | 20 | 1000 | M30x1.5 | G1” | 85 |
| RL8/2 | ZMD | – | 61187602 | 5G597/2001 | LAL2... | TA3 | 268x100 | SQM | D112/140-2/1 | 3~400 | 4.8 | 9.5 | 20 | 1000 | M30x1.5 | G1” | 89 |
| RL9 | ZMD | – | 61197402 | 5G603/2001 | LAL2... | TA3 | 330x100 | SQM | DK132/120-2a | 3~400 | 6.5 | 13.5 | 20 | 1000 | M30x1.5 | G1” | 132 |
| RL10 | ZMD | – | 68107402 | 5G605/2001 | LAL2... | TA3 | 345x100 | SQM | D132/120-2 | 3~400 | 9 | 18.0 | 20 | 1000 | M30x1.5 | G1” | 137 |
| RL11 | ZMD | – | 68117402 | 5G606/2001 | LAL2... | TA4 | 345x100 | SQM | D132/150-2 | 3~400 | 12 | 23.0 | 25 | 1300 | M38x1.5 | G1” | 195 |
| 型号 | 版本号 | 带智能开关的定货号 | 不带智能开关的定货号 | 程控器 | 油泵 | 风叶轮 | 预热器 | 伺服马达 | 马达 | 油管 | 重量 | ||||||
| 型号 | 电压 | 功率 | 电流 | 通径 | 长度（供/回） | 油路连接 | 油泵连接 | ||||||||||
| mm | kW | 50Hz/2800rpm | V | kW | A | DN | mm | kg | |||||||||
| M5Z | D | 61256403 | 61256404 | LAL2... | E4 | 248x100 | EV2B/4.5kW | 1055/23 | D90/90-2 | 3~230/400 | 1.5 | 6.0-3.5A | 12 | 1000/700 | G1/2” | G1/2” | 68 |
| MS7Z | D | 61276403 | 61276404 | LAL2... | E6 | 268x100 | EV2D/13.2kW | 1055/23 | D112/110-2/1 | 3~230/400 | 3.0 | 10.5/6.0A | 20 | 1300/1000 | M30x1.5 | G1” | 94 |
| MS8Z | D | 61286403 | 61286404 | LAL2... | E7 | 268x100 | EV2D/13.2kW | 1055/23 | D112/140-2/1 | 3~400 | 4.8 | 9.5 | 20 | 1300/1000 | M30x1.5 | G1” | 112 |
| MS8Z/2 | D | 61286603 | 61286604 | LAL2... | E7 | 268x100 | EV2D/13.2kW | 1055/23 | D112/140-2/1 | 3~400 | 4.8 | 9.5 | 20 | 1300/1000 | M30x1.5 | G1” | 115 |
| MS9Z | D | – | 61296404 | LAL2... | E7 | 330x100 | EV2D/13.2kW | 1055/23 | D132/120-2a | 3~400 | 6.5 | 13.5 | 20 | 1300/1000 | M30x1.5 | G1” | 144 |
| RMS7 | ZMD | – | 61277403 | LAL2... | TA2 | 268x100 | EV2D/13.2kW | SQM | D112/110-2/1 | 3~230/400 | 3.0 | 10.5/6.0 | 20 | 1300/1000 | M30x1.5 | G1” | 111 |
| RMS8 | ZMD | – | 61287404 | LAL2... | TA3 | 268x100 | EV2D/13.2kW | SQM | D112/140-2/1 | 3~400 | 4.8 | 9.5 | 20 | 1300/1000 | M30x1.5 | G1” | 120 |
| RMS8/2 | ZMD | – | 61287604 | LAL2... | TA3 | 268x100 | EV2D/13.2kW | SQM | D112/140-2/1 | 3~400 | 4.8 | 9.5 | 20 | 1300/1000 | M30x1.5 | G1” | 124 |
| RMS9 | ZMD | – | 61297404 | LAL2... | TA3 | 330x100 | EV2D/13.2kW | SQM | DK132/120-2a | 3~400 | 6.5 | 13.5 | 20 | 1300/1000 | M30x1.5 | G1” | 175 |
| RMS10 | ZMD | – | 68207404 | LAL2... | TA3 | 345x100 | EV2D/13.2kW | SQM | D132/120-2 | 3~400 | 9 | 18.0 | 20 | 1300/1000 | M30x1.5 | G1” | 180 |
| RMS11 | ZMD | – | 68217403 | LAL2... | TA4 | 345x100 | WEV3/22.4kW | SQM | D132/150-2 | 3~400 | 12 | 23.0 | 25 | 1500/1150 | M38x1.5 | G1” | 245 |

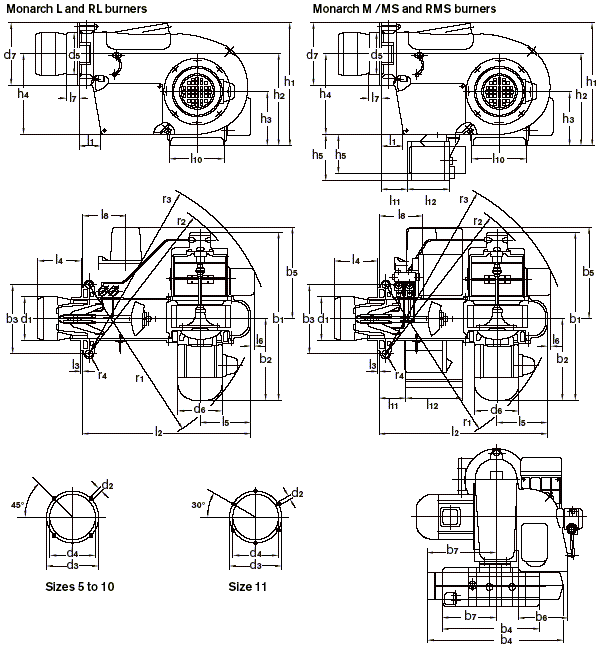

| 型号 | 5 | 7 | 8 | 8/2 | 9 | 10 | 11 | ||||||||||
| I1 | 100 | 100 | 100 | 102 | 112 | 112 | 117 | ||||||||||
| I2 | 686 | 766 | 766 | 767 | 945 | 945 | 950 | ||||||||||
| I3 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | ||||||||||
| l4 | M5/2a:130 | M6/1a:214 | M7/1a:224 | M9/1a:232 | M9/1a:223 | M10/2:273 | M11/1:371 | ||||||||||
| l4 | M5/1a:145 | M7/1a:224 | M8/1a:234 | U2/1:227 | – | – | – | ||||||||||
| l4 | – | – | – | G7/2a:256 | – | – | – | ||||||||||
| I5 | 200 | 224 | 224 | 224 | 300 | 300 | 300 | ||||||||||
| I6 | 47 | 28 | 28 | 28 | 15 | 15 | – | ||||||||||
| I7 | 34 | 57 | 57 | 80 | 92 | 68 | 195 | ||||||||||
| I8 | 239 | 285 | 285 | 287 | 310 | 310 | 315 | ||||||||||
| I10 | 239 | 255 | 255 | 255 | 390 | 390 | 390 | ||||||||||
| b1 | 644 | 763 | 784 | 784 | 884 | 884 | 911 | ||||||||||
| b2 | 297 | 369 | 388 | 388 | 439 | 439 | 462 | ||||||||||
| b3 | 270 | 310 | 310 | 310 | 440 | 440 | 440 | ||||||||||
| b5 | 394 | 414 | 414 | 414 | 436 | 436 | 436 | ||||||||||
| b6 | 200 | 231 | 231 | 231 | 230 | 230 | 230 | ||||||||||
| h1 | 494 | 556 | 556 | 590 | 672 | 672 | 707 | ||||||||||
| h2 | 373 | 415 | 415 | 415 | 482 | 482 | 482 | ||||||||||
| h3 | 220 | 245 | 245 | 245 | 260 | 260 | 260 | ||||||||||
| h4 | 363 | 366 | 366 | 366 | 482 | 482 | 482 | ||||||||||
| d1 | M5/2a:160 | M6/1a:200 | M7/1a:220 | M9/1a:240 | M9/1a:240 | M10/2:265 | M11/1:325 | ||||||||||
| d1 | M5/1a:180 | M7/1a:220 | M8/1a:240 | U2/1:220 | – | – | – | ||||||||||
| d1 | – | – | – | G7/2a:265 | – | – | – | ||||||||||
| d2 | M10 | M10 | M10 | M12 | M12 | M12 | M10 | ||||||||||
| d3 | 210 | 235 | 235 | 298 | 330 | 330 | 400 | ||||||||||
| d4 | 185 | 210 | 210 | 275 | 280 | 280 | 340 | ||||||||||
| d5 | 154 | 196 | 196 | 241 | 240 | 265 | 324 | ||||||||||
| d6 | 176 | 218 | 218 | 218 | 258 | 258 | 258 | ||||||||||
| d7 | 242 | 281 | 281 | 350 | 380 | 380 | 450 | ||||||||||
| r1 | 680 | 770 | 800 | 800 | 960 | 960 | 980 | ||||||||||
| r2 | 705 | 790 | 790 | 790 | 975 | 975 | 975 | ||||||||||
| r3 | 790 | 865 | 865 | 865 | 1090 | 1090 | – | ||||||||||
| r4 | 21 | 23 | 23 | 23 | 25 | 25 | 25 | ||||||||||
| I11 | – | EV2C:186 | EV2D:114 | EV2D:116 | EV2D:153 | EV2D:153 | WEV3:124 | ||||||||||
| I11 | – | EV2D:114 | – | WEV2.2:106 | WEV2.2:149 | WEV2.2:149 | – | ||||||||||
| I11 | – | – | – | – | WEV3:119 | WEV3:119 | – | ||||||||||
| I12 | – | EV2C:126 | EV2D:198 | EV2D:198 | EV2D:198 | EV2D:198 | WEV3:314 | ||||||||||
| I12 | – | EV2D:198 | – | WEV2.2:254 | WEV2.2:254 | WEV2.2:254 | – | ||||||||||
| I12 | – | – | – | – | WEV3:314 | WEV3:314 | – | ||||||||||
| b4 | – | EV2C:430 | EV2D:430 | EV2D:430 | EV2D:430 | EV2D:430 | WEV3:744 | ||||||||||
| b4 | – | EV2D:430 | – | WEV2.2:630 | WEV2.2:630 | WEV2.2:630 | – | ||||||||||
| b4 | – | – | – | – | WEV3:744 | WEV3:744 | – | ||||||||||
| b7 | – | EV2C:235 | EV2D:235 | EV2D:235 | EV2D:235 | EV2D:235 | WEV3:384 | ||||||||||
| b7 | – | EV2D:235 | – | WEV2.2:327 | WEV2.2:327 | WEV2.2:327 | – | ||||||||||
| b7 | – | – | – | – | WEV3:384 | WEV3:384 | – | ||||||||||
| h5 | – | EV2C:214 | EV2D:214 | EV2D:214 | EV2D:214 | EV2D:214 | WEV3:205 | ||||||||||
| h5 | – | EV2D:214 | – | WEV2.2:191 | WEV2.2:191 | WEV2.2:191 | – | ||||||||||
| h5 | – | – | – | – | WEV3:205 | WEV3:205 | – |
一、产品概述
Monarch系列10#燃油燃烧器(weishaupt)是专业的燃烧器产品，广泛应用于工业锅炉、商业供暖、热风炉、蒸汽发生器等各类热能设备。该产品具有结构紧凑、性能稳定、燃烧效率高、排放达标等特点，适合各类中小型和大型热能系统。合肥霖胜热能设备有限公司提供该产品的销售、安装、调试和维修服务。
二、核心技术参数
Monarch系列10#燃油燃烧器(weishaupt)的功率覆盖80-2000千瓦，适用燃料为0#轻柴油。
电源规格：220V单相或380V三相，50Hz。
点火方式：高压电火花点火，点火变压器内置或外接。
火焰检测：光电管/电离探针，检测电流0.5-10微安。
雾化方式：机械压力雾化（轻油）或直接气体燃烧（燃气）。
控制方式：单段火/两段火/比例调节，视具体型号而定。
燃烧效率：额定工况下≥92%。
NOx排放：标准型80-150mg/m³（视燃料和控制方式）。
噪声等级：距燃烧器1米处≤78分贝。
防护等级：IP44。
电机功率：0.25-15千瓦。
整机重量：40-420公斤。
三、安装尺寸
安装法兰为矩形标准尺寸，配8个M10螺栓孔，孔径12毫米。
燃烧头（火焰筒）外径约150-250毫米，伸出法兰面的长度约150-300毫米，具体尺寸因型号而异。
安装时锅炉前板开孔直径建议根据燃烧头外径加10-20毫米。
适配炉膛直径：400-1200毫米。
火焰长度约1.0-3.0米（取决于功率设置），炉膛有效长度至少要等于火焰长度。
四、电气接线要点
接线端子排位于机身侧面接线盒内。主电源端子接220V或380V电源，注意相序和电压规格。
运行命令输入端子接锅炉PLC或温控器的启动信号，通常为24V直流闭合回路。
故障信号输出端子为继电器触点，正常时闭合，故障时断开，可接报警灯。
火焰探测器信号线必须使用屏蔽线，屏蔽层单端接地。
二段火或比例调节型有0-10V模拟量信号输入端子，来自锅炉控制器。
所有电缆使用葛兰头固定，信号线与动力线分开走线。
五、选型建议
选型的第一步是计算锅炉需要的功率。公式：燃烧器功率（千瓦）= 锅炉额定出力（千瓦）÷ 锅炉热效率。
比如一台2吨蒸汽锅炉，额定出力约1400千瓦，锅炉热效率按90%算，燃烧器功率=1400÷0.9≈1556千瓦，选择功率覆盖此值的型号。
还要注意炉膛尺寸匹配：炉膛直径不能太小，否则火焰贴壁烧，炉衬容易损坏。
气源/油源压力要满足要求，天然气进气压力一般不低于10mbar，燃油系统需要配置油泵和过滤器。
如果项目要求NOx低于30mg/m³，需要选低氮系列燃烧器。
市场价格因型号和配置不同而有差异，请拨打13305516873咨询具体报价。
六、日常维护要点
每月检查：查看控制面板有无故障记录，检查燃料压力表读数是否正常。
每季度：清洁火焰探测器，检查点火电极间距（3-4毫米），清洗燃料过滤器。
每半年：检查风机叶轮有无积灰，紧固所有电气接线端子，检查燃料管路密封。
每年（年度检修）：更换点火电极和火焰探测器，检查燃烧头烧蚀情况，校验燃料阀组开闭功能，用烟气分析仪重新检测燃烧参数。
年度检修建议由专业技术员操作，他们有专用工具和校准设备。
具体表现：燃烧器按下启动按钮后控制器自检不通过，面板显示安全联锁未满足无法进入点火程序。逐一检查各安全联锁条件发现风压开关未动作燃气压力开关未闭合或炉温开关处于保护状态。排除联锁故障后启动恢复正常。
故障原因：启动失败即安全联锁不满足的原因包括预吹扫风压未达到要求值风压开关不动作，燃气压力超出允许范围压力开关保护断开，炉膛温度过高温度开关动作，前次停机后控制器未复位安全锁定状态。安全联锁回路接线松动或传感器损坏导致信号异常。控制电源电压不足导致继电器不动作。
维修说明：按照控制器显示逐一检查安全联锁条件。手动检查风压开关动作值，确认燃气压力在正常范围，测量炉膛温度。检查各开关传感器接线是否正常。复位控制器安全锁定状态。检查控制电源电压。建立安全联锁检查表每次启动前对照检查。定期校验安全联锁装置确保其灵敏可靠。
具体表现：燃烧器引风机运行异常振动噪声增大排烟量不足，炉膛正压烟气从观火孔和检修门溢出。炉膛负压消失甚至变为正压严重影响燃烧器安全和环境卫生。引风机故障导致烟气无法及时排出威胁设备安全。
故障原因：引风机故障的原因包括风机轴承损坏导致转子不平衡振动增大，叶轮磨损减薄效率下降甚至出现裂纹，风机入口挡板卡涩开度不足，电机故障导致转速下降。烟道积灰堵塞增加排烟阻力。风机基础松动加剧振动。长期高温运行加速部件老化。
维修说明：检查引风机轴承振动和温度更换损坏轴承。检查叶轮磨损情况必要时更换。检查入口挡板动作是否灵活。检查电机绝缘和绕组。清理烟道积灰确保排烟畅通。紧固风机基础螺栓。监测风机运行参数及时发现异常。定期维护轴承润滑和振动检测。
具体表现：燃油燃烧器回油调节阀故障导致供油压力无法调节，压力持续升高或降低超出允许范围。回油阀卡死在开启或关闭位置，执行机构失灵。回油阀故障导致燃油系统压力失控影响雾化质量和燃烧稳定性。
故障原因：回油阀故障的原因包括阀芯被燃油中的杂质卡涩，执行机构电机或齿轮损坏失去调节能力，压力传感器故障导致控制信号错误，回油阀弹簧断裂或变形，阀体内部腐蚀损坏。燃油温度过高导致密封件失效。长期不维护导致部件老化。
维修说明：拆检回油阀清洗阀芯去除杂质。检查执行机构电机和齿轮动作是否灵活。校验压力传感器确保反馈准确。更换损坏的弹簧和密封件。检查阀体腐蚀情况严重则更换阀体。重新设定回油阀压力调节范围。定期维护回油阀确保动作灵活。
