威索Monarch系列5#燃油燃烧器(weishaupt)，德国。燃烧器的选型需考虑热功率、燃料类型、炉膛背压、安装尺寸等参数。威索Monarch系列5#燃油燃烧器(weishaupt)具有结构紧凑、性能稳定、安装维护方便等特点，广泛应用于各类燃烧器系统。
| 型号 | 版本号 | 带智能开关的定货号 | 不带智能开关的定货号 | 测试号 | 程控器 | 油泵 | 风叶轮 | 伺服马达 | 马达 | 油管 | 重量 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 型号 | 额定电压 | 功率 | 额定电流 | 通径 | 长度 | 油路接口 | 油泵接口 | ||||||||||
| mm | 50Hz/2800rpm | V | kW | A | DN | mm | kg | ||||||||||
| L5Z | D | 61156401 | 61156402 | 5G553/2000 | LAL2... | J6 | 248x100 | 1055/23 | D90/90-2 | 3~230/400 | 1.5 | 6.0-3.5 | 13 | 1000 | G1/2” | G1/2” | 53 |
| L7Z | D | 61176401 | 61176402 | 5G581/2000 | LAL2... | J6 | 268x100 | 1055/23 | D112/110-2/1 | 3~230/400 | 3.0 | 10.5/6.0 | 13 | 1000 | G1/2” | G1/2” | 73 |
| L8Z | D | 61186401 | 61186402 | 5G595/2001 | LAL2... | J6/J7 | 268x100 | 1055/23 | D112/140-2/1 | 3~400 | 4.8 | 9.5 | 13 | 1000 | G1/2” | G1/2” | 78 |
| L8Z/2 | D | 61186601 | 61186602 | 5G595/2001 | LAL2... | J6/J7/TA2 | 268x100 | 1055/23 | D112/140-2/1 | 3~400 | 4.8 | 9.5 | 13 | 1000 | G1/2” | G1/2” | 81 |
| L9Z | D | 61196401 | 61196402 | 5G601/2001 | LAL2... | J6/J7/TA2 | 330x100 | 1055/23 | D132/120-2a | 3~400 | 6.5 | 13.5 | 13 | 1000 | G1/2” | G1/2” | 125 |
| L5T | D | 61159401 | 61159402 | 5G553/2000 | LAL2... | J6 | 248x100 | 1055/80 | D90/90-2 | 3~230/400 | 1.5 | 6.0/3.5 | 13 | 1000 | G1/2” | G1/2” | 53 |
| L7T | D | 61179401 | 61179402 | 5G581/2000 | LAL2... | J6 | 268x100 | 1055/80 | D112/110-2/1 | 3~230/400 | 3.0 | 10.5/6.0 | 13 | 1000 | G1/2” | G1/2” | 73 |
| L8T | D | 61189401 | 61189402 | 5G595/2001 | LAL2... | J6/J7 | 268x100 | 1055/80 | D112/140-2/1 | 3~400 | 4.8 | 9.5 | 13 | 1000 | G1/2” | G1/2” | 78 |
| L8T/2 | D | 61189601 | 61189602 | 5G595/2001 | LAL2... | J6/J7/TA2 | 268x100 | 1055/80 | D112/140-2/1 | 3~400 | 4.8 | 9.5 | 13 | 1000 | G1/2” | G1/2” | 81 |
| L9T | D | 61199401 | 61199402 | 5G601/2001 | LAL2... | J6/J7/TA2 | 330x100 | 1055/80 | D132/120-2a | 3~400 | 6.5 | 13.5 | 13 | 1000 | G1/2” | G1/2” | 125 |
| L10T | D | – | 68109402 | 5G604/2001 | LAL2... | J7/TA2 | 345x100 | 1055/80 | D132/120-2 | 3~400 | 9 | 18.0 | 13/20 | 1000 | M30x1.5 | G1” | 137 |
| RL5 | ZMD | – | 61157403 | 5G579/2000 | LAL2... | J6 | 248x100 | SQM | D90/90-2 | 3~230/400 | 1.5 | 6.0/3.5 | 13 | 1000 | G1/2” | G1” | 60 |
| RL7 | ZMD | – | 61177403 | 5G583/2000 | LAL2... | TA2 | 268x100 | SQM | D112/110-2/1 | 3~230/400 | 3.0 | 10.5/6.0 | 20 | 1000 | M30x1.5 | G1” | 80 |
| RL8 | ZMD | – | 61187402 | 5G597/2001 | LAL2... | TA3 | 268x100 | SQM | D112/140-2/1 | 3~400 | 4.8 | 9.5 | 20 | 1000 | M30x1.5 | G1” | 85 |
| RL8/2 | ZMD | – | 61187602 | 5G597/2001 | LAL2... | TA3 | 268x100 | SQM | D112/140-2/1 | 3~400 | 4.8 | 9.5 | 20 | 1000 | M30x1.5 | G1” | 89 |
| RL9 | ZMD | – | 61197402 | 5G603/2001 | LAL2... | TA3 | 330x100 | SQM | DK132/120-2a | 3~400 | 6.5 | 13.5 | 20 | 1000 | M30x1.5 | G1” | 132 |
| RL10 | ZMD | – | 68107402 | 5G605/2001 | LAL2... | TA3 | 345x100 | SQM | D132/120-2 | 3~400 | 9 | 18.0 | 20 | 1000 | M30x1.5 | G1” | 137 |
| RL11 | ZMD | – | 68117402 | 5G606/2001 | LAL2... | TA4 | 345x100 | SQM | D132/150-2 | 3~400 | 12 | 23.0 | 25 | 1300 | M38x1.5 | G1” | 195 |
| 型号 | 版本号 | 带智能开关的定货号 | 不带智能开关的定货号 | 程控器 | 油泵 | 风叶轮 | 预热器 | 伺服马达 | 马达 | 油管 | 重量 | ||||||
| 型号 | 电压 | 功率 | 电流 | 通径 | 长度（供/回） | 油路连接 | 油泵连接 | ||||||||||
| mm | kW | 50Hz/2800rpm | V | kW | A | DN | mm | kg | |||||||||
| M5Z | D | 61256403 | 61256404 | LAL2... | E4 | 248x100 | EV2B/4.5kW | 1055/23 | D90/90-2 | 3~230/400 | 1.5 | 6.0-3.5A | 12 | 1000/700 | G1/2” | G1/2” | 68 |
| MS7Z | D | 61276403 | 61276404 | LAL2... | E6 | 268x100 | EV2D/13.2kW | 1055/23 | D112/110-2/1 | 3~230/400 | 3.0 | 10.5/6.0A | 20 | 1300/1000 | M30x1.5 | G1” | 94 |
| MS8Z | D | 61286403 | 61286404 | LAL2... | E7 | 268x100 | EV2D/13.2kW | 1055/23 | D112/140-2/1 | 3~400 | 4.8 | 9.5 | 20 | 1300/1000 | M30x1.5 | G1” | 112 |
| MS8Z/2 | D | 61286603 | 61286604 | LAL2... | E7 | 268x100 | EV2D/13.2kW | 1055/23 | D112/140-2/1 | 3~400 | 4.8 | 9.5 | 20 | 1300/1000 | M30x1.5 | G1” | 115 |
| MS9Z | D | – | 61296404 | LAL2... | E7 | 330x100 | EV2D/13.2kW | 1055/23 | D132/120-2a | 3~400 | 6.5 | 13.5 | 20 | 1300/1000 | M30x1.5 | G1” | 144 |
| RMS7 | ZMD | – | 61277403 | LAL2... | TA2 | 268x100 | EV2D/13.2kW | SQM | D112/110-2/1 | 3~230/400 | 3.0 | 10.5/6.0 | 20 | 1300/1000 | M30x1.5 | G1” | 111 |
| RMS8 | ZMD | – | 61287404 | LAL2... | TA3 | 268x100 | EV2D/13.2kW | SQM | D112/140-2/1 | 3~400 | 4.8 | 9.5 | 20 | 1300/1000 | M30x1.5 | G1” | 120 |
| RMS8/2 | ZMD | – | 61287604 | LAL2... | TA3 | 268x100 | EV2D/13.2kW | SQM | D112/140-2/1 | 3~400 | 4.8 | 9.5 | 20 | 1300/1000 | M30x1.5 | G1” | 124 |
| RMS9 | ZMD | – | 61297404 | LAL2... | TA3 | 330x100 | EV2D/13.2kW | SQM | DK132/120-2a | 3~400 | 6.5 | 13.5 | 20 | 1300/1000 | M30x1.5 | G1” | 175 |
| RMS10 | ZMD | – | 68207404 | LAL2... | TA3 | 345x100 | EV2D/13.2kW | SQM | D132/120-2 | 3~400 | 9 | 18.0 | 20 | 1300/1000 | M30x1.5 | G1” | 180 |
| RMS11 | ZMD | – | 68217403 | LAL2... | TA4 | 345x100 | WEV3/22.4kW | SQM | D132/150-2 | 3~400 | 12 | 23.0 | 25 | 1500/1150 | M38x1.5 | G1” | 245 |

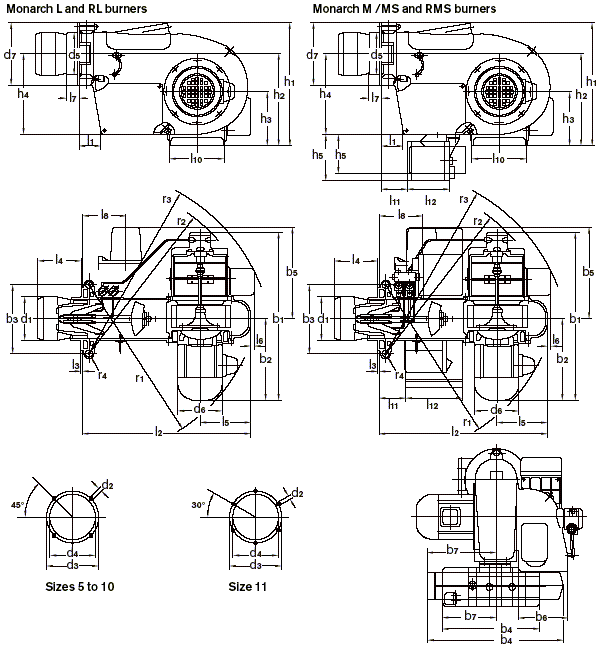

| 型号 | 5 | 7 | 8 | 8/2 | 9 | 10 | 11 | ||||||||||
| I1 | 100 | 100 | 100 | 102 | 112 | 112 | 117 | ||||||||||
| I2 | 686 | 766 | 766 | 767 | 945 | 945 | 950 | ||||||||||
| I3 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | ||||||||||
| l4 | M5/2a:130 | M6/1a:214 | M7/1a:224 | M9/1a:232 | M9/1a:223 | M10/2:273 | M11/1:371 | ||||||||||
| l4 | M5/1a:145 | M7/1a:224 | M8/1a:234 | U2/1:227 | – | – | – | ||||||||||
| l4 | – | – | – | G7/2a:256 | – | – | – | ||||||||||
| I5 | 200 | 224 | 224 | 224 | 300 | 300 | 300 | ||||||||||
| I6 | 47 | 28 | 28 | 28 | 15 | 15 | – | ||||||||||
| I7 | 34 | 57 | 57 | 80 | 92 | 68 | 195 | ||||||||||
| I8 | 239 | 285 | 285 | 287 | 310 | 310 | 315 | ||||||||||
| I10 | 239 | 255 | 255 | 255 | 390 | 390 | 390 | ||||||||||
| b1 | 644 | 763 | 784 | 784 | 884 | 884 | 911 | ||||||||||
| b2 | 297 | 369 | 388 | 388 | 439 | 439 | 462 | ||||||||||
| b3 | 270 | 310 | 310 | 310 | 440 | 440 | 440 | ||||||||||
| b5 | 394 | 414 | 414 | 414 | 436 | 436 | 436 | ||||||||||
| b6 | 200 | 231 | 231 | 231 | 230 | 230 | 230 | ||||||||||
| h1 | 494 | 556 | 556 | 590 | 672 | 672 | 707 | ||||||||||
| h2 | 373 | 415 | 415 | 415 | 482 | 482 | 482 | ||||||||||
| h3 | 220 | 245 | 245 | 245 | 260 | 260 | 260 | ||||||||||
| h4 | 363 | 366 | 366 | 366 | 482 | 482 | 482 | ||||||||||
| d1 | M5/2a:160 | M6/1a:200 | M7/1a:220 | M9/1a:240 | M9/1a:240 | M10/2:265 | M11/1:325 | ||||||||||
| d1 | M5/1a:180 | M7/1a:220 | M8/1a:240 | U2/1:220 | – | – | – | ||||||||||
| d1 | – | – | – | G7/2a:265 | – | – | – | ||||||||||
| d2 | M10 | M10 | M10 | M12 | M12 | M12 | M10 | ||||||||||
| d3 | 210 | 235 | 235 | 298 | 330 | 330 | 400 | ||||||||||
| d4 | 185 | 210 | 210 | 275 | 280 | 280 | 340 | ||||||||||
| d5 | 154 | 196 | 196 | 241 | 240 | 265 | 324 | ||||||||||
| d6 | 176 | 218 | 218 | 218 | 258 | 258 | 258 | ||||||||||
| d7 | 242 | 281 | 281 | 350 | 380 | 380 | 450 | ||||||||||
| r1 | 680 | 770 | 800 | 800 | 960 | 960 | 980 | ||||||||||
| r2 | 705 | 790 | 790 | 790 | 975 | 975 | 975 | ||||||||||
| r3 | 790 | 865 | 865 | 865 | 1090 | 1090 | – | ||||||||||
| r4 | 21 | 23 | 23 | 23 | 25 | 25 | 25 | ||||||||||
| I11 | – | EV2C:186 | EV2D:114 | EV2D:116 | EV2D:153 | EV2D:153 | WEV3:124 | ||||||||||
| I11 | – | EV2D:114 | – | WEV2.2:106 | WEV2.2:149 | WEV2.2:149 | – | ||||||||||
| I11 | – | – | – | – | WEV3:119 | WEV3:119 | – | ||||||||||
| I12 | – | EV2C:126 | EV2D:198 | EV2D:198 | EV2D:198 | EV2D:198 | WEV3:314 | ||||||||||
| I12 | – | EV2D:198 | – | WEV2.2:254 | WEV2.2:254 | WEV2.2:254 | – | ||||||||||
| I12 | – | – | – | – | WEV3:314 | WEV3:314 | – | ||||||||||
| b4 | – | EV2C:430 | EV2D:430 | EV2D:430 | EV2D:430 | EV2D:430 | WEV3:744 | ||||||||||
| b4 | – | EV2D:430 | – | WEV2.2:630 | WEV2.2:630 | WEV2.2:630 | – | ||||||||||
| b4 | – | – | – | – | WEV3:744 | WEV3:744 | – | ||||||||||
| b7 | – | EV2C:235 | EV2D:235 | EV2D:235 | EV2D:235 | EV2D:235 | WEV3:384 | ||||||||||
| b7 | – | EV2D:235 | – | WEV2.2:327 | WEV2.2:327 | WEV2.2:327 | – | ||||||||||
| b7 | – | – | – | – | WEV3:384 | WEV3:384 | – | ||||||||||
| h5 | – | EV2C:214 | EV2D:214 | EV2D:214 | EV2D:214 | EV2D:214 | WEV3:205 | ||||||||||
| h5 | – | EV2D:214 | – | WEV2.2:191 | WEV2.2:191 | WEV2.2:191 | – | ||||||||||
| h5 | – | – | – | – | WEV3:205 | WEV3:205 | – |
一、产品概述
Monarch系列5#燃油燃烧器(weishaupt)是专业的燃烧器产品，广泛应用于工业锅炉、商业供暖、热风炉、蒸汽发生器等各类热能设备。该产品具有结构紧凑、性能稳定、燃烧效率高、排放达标等特点，适合各类中小型和大型热能系统。合肥霖胜热能设备有限公司提供该产品的销售、安装、调试和维修服务。
二、核心技术参数
Monarch系列5#燃油燃烧器(weishaupt)的功率覆盖80-2000千瓦，适用燃料为0#轻柴油。
电源规格：220V单相或380V三相，50Hz。
点火方式：高压电火花点火，点火变压器内置或外接。
火焰检测：光电管/电离探针，检测电流0.5-10微安。
雾化方式：机械压力雾化（轻油）或直接气体燃烧（燃气）。
控制方式：单段火/两段火/比例调节，视具体型号而定。
燃烧效率：额定工况下≥92%。
NOx排放：标准型80-150mg/m³（视燃料和控制方式）。
噪声等级：距燃烧器1米处≤78分贝。
防护等级：IP44。
电机功率：0.25-15千瓦。
整机重量：40-420公斤。
三、安装尺寸
安装法兰为矩形标准尺寸，配8个M10螺栓孔，孔径12毫米。
燃烧头（火焰筒）外径约150-250毫米，伸出法兰面的长度约150-300毫米，具体尺寸因型号而异。
安装时锅炉前板开孔直径建议根据燃烧头外径加10-20毫米。
适配炉膛直径：400-1200毫米。
火焰长度约1.0-3.0米（取决于功率设置），炉膛有效长度至少要等于火焰长度。
四、电气接线要点
接线端子排位于机身侧面接线盒内。主电源端子接220V或380V电源，注意相序和电压规格。
运行命令输入端子接锅炉PLC或温控器的启动信号，通常为24V直流闭合回路。
故障信号输出端子为继电器触点，正常时闭合，故障时断开，可接报警灯。
火焰探测器信号线必须使用屏蔽线，屏蔽层单端接地。
二段火或比例调节型有0-10V模拟量信号输入端子，来自锅炉控制器。
所有电缆使用葛兰头固定，信号线与动力线分开走线。
五、选型建议
选型的第一步是计算锅炉需要的功率。公式：燃烧器功率（千瓦）= 锅炉额定出力（千瓦）÷ 锅炉热效率。
比如一台2吨蒸汽锅炉，额定出力约1400千瓦，锅炉热效率按90%算，燃烧器功率=1400÷0.9≈1556千瓦，选择功率覆盖此值的型号。
还要注意炉膛尺寸匹配：炉膛直径不能太小，否则火焰贴壁烧，炉衬容易损坏。
气源/油源压力要满足要求，天然气进气压力一般不低于10mbar，燃油系统需要配置油泵和过滤器。
如果项目要求NOx低于30mg/m³，需要选低氮系列燃烧器。
市场价格因型号和配置不同而有差异，请拨打13305516873咨询具体报价。
六、日常维护要点
每月检查：查看控制面板有无故障记录，检查燃料压力表读数是否正常。
每季度：清洁火焰探测器，检查点火电极间距（3-4毫米），清洗燃料过滤器。
每半年：检查风机叶轮有无积灰，紧固所有电气接线端子，检查燃料管路密封。
每年（年度检修）：更换点火电极和火焰探测器，检查燃烧头烧蚀情况，校验燃料阀组开闭功能，用烟气分析仪重新检测燃烧参数。
年度检修建议由专业技术员操作，他们有专用工具和校准设备。
具体表现：烟气检测显示氮氧化物浓度超过排放标准，燃烧器负荷越高NOx生成量越大。热力型NOx是主要来源表明燃烧温度过高。环保部门要求进行低氮改造否则面临停产处罚。NOx是大气污染和酸雨的主要前体物受到严格管控。
故障原因：NOx超标的主要原因是燃烧温度过高空气中的氮气和氧气在高温下反应生成热力型NOx。燃料中含有氮化合物燃烧时转化为燃料型NOx。过剩空气量过多加剧NOx生成。燃烧器设计落后未采用低氮燃烧技术。老式燃烧器火焰温度高混合剧烈NOx生成量大。
维修说明：采用烟气再循环技术将部分烟气返回燃烧区降低火焰温度减少热力型NOx。采用分级燃烧技术控制燃烧区空燃比降低峰值温度。使用低氮燃烧器替代老式燃烧器。降低过剩空气系数减少氮气参与反应。安装选择性催化还原脱硝装置对烟气进行处理。选择低氮清洁燃料。
具体表现：燃烧器炉膛压力升高超过设计值甚至出现正压烟气从密封不严处外溢。操作人员感受到烟气热辐射和操作环境恶化。炉膛正压过大会影响燃烧器安全运行严重时导致火焰外喷。检查发现烟道阻力增大或引风机能力不足。
故障原因：炉膛正压过大的原因包括烟道积灰或结渣流通截面缩小阻力增大，余热锅炉换热面堵塞排烟受阻，引风机入口挡板开度不足或风机能力下降，烟道闸阀未完全开启。多台燃烧器共用烟道时其他设备运行影响。烟囱抽力不足。
维修说明：清理烟道积灰和结渣恢复流通截面。检查引风机运行状态确保出力足够。检查所有烟道阀门和挡板开度。测量烟囱抽力必要时增加引风机或改造烟囱。检查燃烧器布局与烟道设计是否匹配。安装炉膛压力监测报警装置。定期清理烟道维护排烟系统。
具体表现：燃烧器使用重油时雾化效果变差，火焰粗大发暗伴有少量火星喷出。燃油喷嘴处燃油流动声音沉闷，燃油压力偏高但流量不足。测量燃油粘度超出喷嘴要求的范围。切换轻质燃料后雾化质量明显改善。
故障原因：燃油雾化质量与燃油粘度密切相关。粘度过高时燃油从喷嘴喷出后难以破碎成细小液滴，液滴直径增大蒸发速度减慢导致燃烧不完全。粘度过低时喷嘴内部泄漏增加雾化锥角过小。燃油粘度受温度影响显著，温度每变化十摄氏度粘度变化约百分之二。重油在低温下粘度急剧上升是常见问题。
维修说明：根据燃油类型和喷嘴要求调整燃油预热温度使粘度达到最佳雾化范围。安装燃油温度自动控制系统确保温度稳定。更换燃油品种时及时调整预热温度。定期检测燃油粘度作为运行调整依据。对于多品种燃油系统配置粘度在线监测仪表。燃油储罐和管路保温要到位防止热量损失导致粘度回升。雾化试验是判断粘度是否合适的最直观方法。
具体表现：燃烧器燃油压力低报警器启动，燃油压力表指示低于正常工作值。燃烧器仍能运行但雾化质量可能已经受到影响。检查发现燃油泵磨损内漏增加过滤器堵塞或燃油管路泄漏。及时处理避免压力进一步下降导致停机。
故障原因：燃油压力低报警的原因包括燃油泵磨损容积效率下降输出压力降低，燃油过滤器部分堵塞增加流动阻力，燃油管路存在泄漏导致压力损失，燃油泵进口堵塞吸油困难，安全阀设定压力偏低或内漏回流，燃油粘度低导致泵内漏增加。油位过低吸入口吸入空气。
维修说明：检查燃油泵输出能力必要时维修或更换。清洗或更换燃油过滤器滤芯。检查燃油管路所有连接点查找泄漏点。清理燃油泵进口滤网。校验安全阀设定压力。检查燃油粘度。确保燃油箱液位在安全高度以上。安装燃油压力低自动停机保护。定期监测燃油压力变化趋势。
