威索G5燃气燃烧器(weishaupt)，德国。燃烧器的选型需考虑热功率、燃料类型、炉膛背压、安装尺寸等参数。威索G5燃气燃烧器(weishaupt)具有结构紧凑、性能稳定、安装维护方便等特点，广泛应用于各类燃烧器系统。
| 型号 | G5 | G7 | G8 | G9 | G10 | G11 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 燃烧器马达三相230/400V | 型号 | D90/90-2 | D112/110-2/1 | – | – | – | – | |||||||||
| 燃烧器马达三相400V | 型号 | – | – | D112/140-2/1 | D132/120-2a | D132/120-2 | D132/150-2 | |||||||||
| 马达功率 | kW | 1,5 | 3 | 4,8 | 6,5 | 9,0 | 12 | |||||||||
| 马达负载230/400V | A | 6,0/3,5 | 10,5/6 | – | – | – | – | |||||||||
| 马达负载400V | A | - | - | 9,5 | 13,5 | 18 | 23 | |||||||||
| 马达保险丝 | A | 10 | 16 | 25(20) | 35(25) | 50(35) | 63(35) | |||||||||
| 马达转速 | 1/min | 2800 | 2900 | 2900 | 2900 | 2850 | 2850 | |||||||||
| 点火变压器 | 型号 | W-ZG02/2 | W-ZG02/2 | W-ZG02/2 | W-ZG02/2 | W-ZG02/2 | W-ZG02/2 | |||||||||
| 程控器 | 型号 | LFL1.322 | LFL1.322 | LFL1.322 | LFL1.322 | LFL1.322 | LFL1.322 | |||||||||
| 伺服马达平滑两段式Z(运行时间8s) | 型号 | 1055/80 | 1055/80 | 1055/80 | – | – | – | |||||||||
| 伺服马达平滑两段火ZM(运行时间20s) | 型号 | SQM10.15562 | SQM10.15562 | SQM10.15562 | SQM10.15562 | SQM10.15562 | SQM10.15562 | |||||||||
| 伺服马达比例调节式(运行时间42s) | 型号 | SQM10.16562 | SQM10.16562 | SQM10.16562 | SQM10.16562 | SQM10.16562 | SQM10.16562 | |||||||||
| 重量(不带阀组) | kg | 55 | 76 | 85 | 130 | 131 | 157 | |||||||||

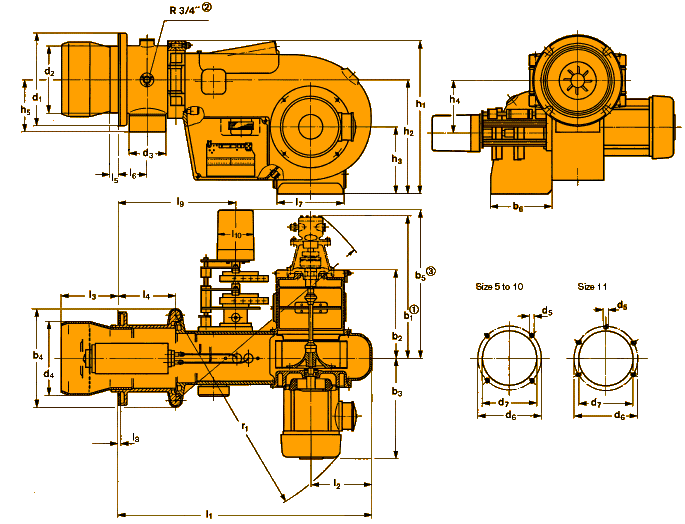

| 型号 | l1 | l2 | l3 | l4 | l5 | l6 | l7 | l8 | l9 | l9 | l10 | l10 | b1 | b2 | b3 | b4 |
| G5 | 868 | 200 | 200 | 208 | 42 | 108 | 238 | 8 | 421 | 451 | 110 | 120 | 468 | 278 | 310 | 312 |
| G7 | 965 | 225 | 230 | 228 | 52 | 118 | 251 | 8 | 484 | 514 | 110 | 120 | 522 | 326 | 330 | 355 |
| G8 | 965 | 225 | 230 | 228 | 52 | 118 | 251 | 8 | 484 | 514 | 110 | 120 | 522 | 326 | 370 | 355 |
| G9 | 1158 | 300 | 233 | 248 | 62 | 128 | 391 | 8 | – | 523 | – | 120 | 560 | 357 | 425 | 490 |
| G10 | 1158 | 300 | 233 | 248 | 62 | 128 | 391 | 8 | – | 523 | – | 120 | 560 | 357 | 425 | 490 |
| G11 | 1198 | 300 | 271 | 288 | 82 | 148 | 391 | 8 | – | 563 | – | 120 | 564 | 357 | 454 | 490 |
| 型号 | b5 | b6 | h1 | h2 | h3 | h4 | h5 | d1 | d2 | d3 | d4 | d5 | d6 | d7 | r1 | r2 |
| G5/1 | 465 | 200 | 494 | 373 | 220 | 195 | 162 | 260 | 195 | DN50 | 200 | M10 | 235 | 210 | 680 | 800 |
| G5/2 | 465 | 200 | 494 | 373 | 220 | 195 | 162 | 260 | 195 | DN50 | 215 | M10 | 235 | 220 | 680 | 800 |
| G7 | 485 | 229 | 560 | 415 | 245 | 195 | 182 | 330 | 235 | DN65 | 250 | M12 | 298 | 270 | 720 | 840 |
| G8 | 485 | 229 | 560 | 415 | 245 | 195 | 182 | 330 | 235 | DN65 | 265 | M12 | 298 | 270 | 740 | 840 |
| G9 | 515 | 229 | 675 | 482 | 260 | 200 | 212 | 380 | 300 | DN80 | 325 | M12 | 330 | 305 | 960 | 1065 |
| G10 | 515 | 229 | 675 | 482 | 260 | 200 | 212 | 380 | 300 | DN80 | 325 | M12 | 330 | 305 | 960 | 1065 |
| G11 | 515 | 229 | 675 | 482 | 260 | 200 | 272 | 450 | 340 | DN100 | 380 | M12 | 400 | 385 | 990 | 1065 |
一、产品概述
G5燃气燃烧器(weishaupt)是专业的燃烧器产品，广泛应用于工业锅炉、商业供暖、热风炉、蒸汽发生器等各类热能设备。该产品具有结构紧凑、性能稳定、燃烧效率高、排放达标等特点，适合各类中小型和大型热能系统。合肥霖胜热能设备有限公司提供该产品的销售、安装、调试和维修服务。
二、核心技术参数
G5燃气燃烧器(weishaupt)的功率覆盖100-5000千瓦，适用燃料为天然气（G20，热值35-42MJ/m³）、液化气（G30/G31）。
电源规格：220V单相或380V三相，50Hz。
点火方式：高压电火花点火，点火变压器内置或外接。
火焰检测：光电管/电离探针，检测电流0.5-10微安。
雾化方式：机械压力雾化（轻油）或直接气体燃烧（燃气）。
控制方式：单段火/两段火/比例调节，视具体型号而定。
燃烧效率：额定工况下≥92%。
NOx排放：标准型80-150mg/m³（视燃料和控制方式）。
噪声等级：距燃烧器1米处≤78分贝。
防护等级：IP44。
电机功率：0.37-7.5千瓦。
整机重量：60-380公斤。
三、安装尺寸
安装法兰为矩形标准尺寸，配8个M10螺栓孔，孔径12毫米。
燃烧头（火焰筒）外径约150-250毫米，伸出法兰面的长度约150-300毫米，具体尺寸因型号而异。
安装时锅炉前板开孔直径建议根据燃烧头外径加10-20毫米。
适配炉膛直径：400-1200毫米。
火焰长度约1.0-3.0米（取决于功率设置），炉膛有效长度至少要等于火焰长度。
四、电气接线要点
接线端子排位于机身侧面接线盒内。主电源端子接220V或380V电源，注意相序和电压规格。
运行命令输入端子接锅炉PLC或温控器的启动信号，通常为24V直流闭合回路。
故障信号输出端子为继电器触点，正常时闭合，故障时断开，可接报警灯。
火焰探测器信号线必须使用屏蔽线，屏蔽层单端接地。
二段火或比例调节型有0-10V模拟量信号输入端子，来自锅炉控制器。
所有电缆使用葛兰头固定，信号线与动力线分开走线。
五、选型建议
选型的第一步是计算锅炉需要的功率。公式：燃烧器功率（千瓦）= 锅炉额定出力（千瓦）÷ 锅炉热效率。
比如一台2吨蒸汽锅炉，额定出力约1400千瓦，锅炉热效率按90%算，燃烧器功率=1400÷0.9≈1556千瓦，选择功率覆盖此值的型号。
还要注意炉膛尺寸匹配：炉膛直径不能太小，否则火焰贴壁烧，炉衬容易损坏。
气源/油源压力要满足要求，天然气进气压力一般不低于10mbar，燃油系统需要配置油泵和过滤器。
如果项目要求NOx低于30mg/m³，需要选低氮系列燃烧器。
市场价格因型号和配置不同而有差异，请拨打13305516873咨询具体报价。
六、日常维护要点
每月检查：查看控制面板有无故障记录，检查燃料压力表读数是否正常。
每季度：清洁火焰探测器，检查点火电极间距（3-4毫米），清洗燃料过滤器。
每半年：检查风机叶轮有无积灰，紧固所有电气接线端子，检查燃料管路密封。
每年（年度检修）：更换点火电极和火焰探测器，检查燃烧头烧蚀情况，校验燃料阀组开闭功能，用烟气分析仪重新检测燃烧参数。
年度检修建议由专业技术员操作，他们有专用工具和校准设备。
具体表现：燃烧器电机电流超过额定值，电机外壳温度升高，过载保护器频繁动作切断电源。电机运转声音沉闷转速下降，手动盘车感觉阻力增大。检查发现风机叶轮积灰严重轴承卡涩导致负载增大。及时处理避免电机烧毁。
故障原因：电机过载的原因包括风机叶轮积灰或变形增加转动惯量和空气阻力，轴承磨损或缺油导致摩擦增大，电机电源电压过低导致电流增大，电机绝缘老化效率下降，电机选型偏小长期满负荷运行。燃烧器风门开度过大导致风机负载增加。机械传动部分对中不良增加附加负载。
维修说明：停机后手动盘车检查转动是否灵活。清理风机叶轮积灰校正叶轮变形。检查轴承状态更换损坏轴承加注润滑脂。检查电源电压是否正常。测量电机绝缘电阻判断是否需要维修。检查风门开度设置是否合理。校正电机与风机的对中。如电机长期过载应考虑更换更大功率的电机。安装电机过载保护装置并定期测试。
具体表现：燃烧头冷却风量不足导致燃烧头金属部件温度过高，部件氧化烧损加速使用寿命缩短。冷却风管道堵塞或风机能力下降是常见原因。燃烧头过热严重时可导致部件熔化引发安全事故。
故障原因：燃烧头冷却风不足的原因包括冷却风管道被灰尘堵塞流通面积减小，冷却风机叶轮磨损效率下降，冷却风挡板开度设置不当，燃烧头冷却风入口过滤器堵塞，冷却风管道漏风降低有效风量。风机选型偏小无法满足冷却需求。
维修说明：清理冷却风管道和过滤器确保通风畅通。检查冷却风机运行状态维修或更换磨损部件。调整冷却风挡板开度确保足够风量。修复冷却风管道漏风点。测量冷却风流量确保满足燃烧头冷却需求。在燃烧头上安装温度监测装置。
具体表现：燃烧器运行时送风机电流偏大但风量不足，火焰短促发暗燃烧不充分冒黑烟。风道压差增大送风机发出沉闷的过载声音。检查发现烟风道内积灰严重部分挡板开度不够，燃烧器进气量明显低于设计值导致空燃比失调。
故障原因：风道阻力过大的原因包括风道长期未清理内部积存大量灰尘和烟垢缩小了流通截面，风道挡板或风门因锈死或机械故障未完全开启，空气过滤器长期未更换堵塞严重。对于强制送风系统送风机叶轮磨损效率下降，风道设计不合理弯道过多或截面突变也会增加阻力。寒冷地区风道内结露结冰也会阻碍通风。
维修说明：全面检查风道系统清理内部积灰和杂物，检查各挡板风门开度确保处于正确位置。更换空气过滤器滤芯检查风机叶轮磨损情况。测量风道各段压降确定阻力集中位置并采取相应措施。必要时对风道进行改造优化气流路径减少局部阻力。送风机系统进行性能测试确认风量和风压满足燃烧器要求。建立定期清理风道的维护制度。
