百得P二段火轻油燃烧器(BALTUR)，意大利。燃烧器的选型需考虑热功率、燃料类型、炉膛背压、安装尺寸等参数。百得P二段火轻油燃烧器(BALTUR)具有结构紧凑、性能稳定、安装维护方便等特点，广泛应用于各类燃烧器系统。
| 型号 | 油耗 | 出力 | 控制方式 | 电源 | 马达功率 (kW) | 包装尺寸 | 重量 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 最小 | 最大 | 最小 | 最大 | ||||||||||||||
| Kg/h | Kg/h | kW | kW | L*P*H (mm) | Kg | ||||||||||||
| BTL 10 P | 5.1 | 10.0 | 60.2 | 118.0 | 二段火 | 1N * 220V * 50Hz | 0.11 | 540*300*320 | 12 | ||||||||

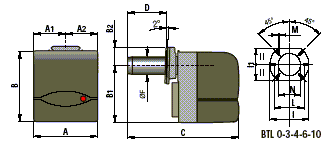

| 型号 | A | A1 | A2 | B | B1 | B2 | C | D | E | F | I | I1 | L | M | N | ||
| min | max | min | max | ||||||||||||||
| BTL10P | 245 | 122.5 | 122.5 | 270 | 218.5 | 70 | 480 | 70 | 158 | - | 90 | 170 | 140 | 130 | 155 | M8 | 95 |
一、产品概述
P二段火轻油燃烧器(BALTUR)是专业的燃烧器产品，广泛应用于工业锅炉、商业供暖、热风炉、蒸汽发生器等各类热能设备。该产品具有结构紧凑、性能稳定、燃烧效率高、排放达标等特点，适合各类中小型和大型热能系统。合肥霖胜热能设备有限公司提供该产品的销售、安装、调试和维修服务。
二、核心技术参数
P二段火轻油燃烧器(BALTUR)的功率覆盖80-2000千瓦，适用燃料为0#轻柴油。
电源规格：220V单相或380V三相，50Hz。
点火方式：高压电火花点火，点火变压器内置或外接。
火焰检测：光电管/电离探针，检测电流0.5-10微安。
雾化方式：机械压力雾化（轻油）或直接气体燃烧（燃气）。
控制方式：单段火/两段火/比例调节，视具体型号而定。
燃烧效率：额定工况下≥92%。
NOx排放：标准型80-150mg/m³（视燃料和控制方式）。
噪声等级：距燃烧器1米处≤78分贝。
防护等级：IP44。
电机功率：0.25-15千瓦。
整机重量：40-420公斤。
三、安装尺寸
安装法兰为矩形标准尺寸，配8个M10螺栓孔，孔径12毫米。
燃烧头（火焰筒）外径约150-250毫米，伸出法兰面的长度约150-300毫米，具体尺寸因型号而异。
安装时锅炉前板开孔直径建议根据燃烧头外径加10-20毫米。
适配炉膛直径：400-1200毫米。
火焰长度约1.0-3.0米（取决于功率设置），炉膛有效长度至少要等于火焰长度。
四、电气接线要点
接线端子排位于机身侧面接线盒内。主电源端子接220V或380V电源，注意相序和电压规格。
运行命令输入端子接锅炉PLC或温控器的启动信号，通常为24V直流闭合回路。
故障信号输出端子为继电器触点，正常时闭合，故障时断开，可接报警灯。
火焰探测器信号线必须使用屏蔽线，屏蔽层单端接地。
二段火或比例调节型有0-10V模拟量信号输入端子，来自锅炉控制器。
所有电缆使用葛兰头固定，信号线与动力线分开走线。
五、选型建议
选型的第一步是计算锅炉需要的功率。公式：燃烧器功率（千瓦）= 锅炉额定出力（千瓦）÷ 锅炉热效率。
比如一台2吨蒸汽锅炉，额定出力约1400千瓦，锅炉热效率按90%算，燃烧器功率=1400÷0.9≈1556千瓦，选择功率覆盖此值的型号。
还要注意炉膛尺寸匹配：炉膛直径不能太小，否则火焰贴壁烧，炉衬容易损坏。
气源/油源压力要满足要求，天然气进气压力一般不低于10mbar，燃油系统需要配置油泵和过滤器。
如果项目要求NOx低于30mg/m³，需要选低氮系列燃烧器。
市场价格因型号和配置不同而有差异，请拨打13305516873咨询具体报价。
六、日常维护要点
每月检查：查看控制面板有无故障记录，检查燃料压力表读数是否正常。
每季度：清洁火焰探测器，检查点火电极间距（3-4毫米），清洗燃料过滤器。
每半年：检查风机叶轮有无积灰，紧固所有电气接线端子，检查燃料管路密封。
每年（年度检修）：更换点火电极和火焰探测器，检查燃烧头烧蚀情况，校验燃料阀组开闭功能，用烟气分析仪重新检测燃烧参数。
年度检修建议由专业技术员操作，他们有专用工具和校准设备。
具体表现：燃烧器实际火焰正常但控制器显示无火焰停机，或者火焰已熄灭但控制器仍显示有火焰继续供燃料。火焰检测信号时断时续不稳定。检查发现火焰检测回路存在接触不良探测器灵敏度设置不当，控制器火焰信号处理模块存在故障。
故障原因：火焰检测失灵的原因包括火焰探测器安装位置不当不能有效检测到火焰信号，探测器镜片污染导致信号衰减，火焰信号处理电路故障造成信号失真或丢失。电离检测中探针绝缘下降导致信号泄漏，紫外检测中紫外管灵敏度下降。控制参数设置不当如检测阈值过高或过低。电气干扰影响信号传输。
维修说明：清洁火焰探测器镜片调整探测器安装位置使其正对火焰。重新设定火焰检测灵敏度阈值。检查火焰检测回路接线确保连接牢固无松动。测试探测器输出信号强度判断是否需要更换。对于电离探测器检查探针绝缘电阻。对于紫外探测器检查紫外管灵敏度。用模拟火焰信号测试控制器响应。
具体表现：燃油管路剧烈振动发出噪音，管路支架松动接头处出现疲劳裂纹。振动频率与燃油泵转速一致，振动在某一特定工况下最为严重。燃油管路振动如不及时处理会导致管路破裂燃油泄漏引发火灾。
故障原因：燃油管路振动的原因包括燃油泵输出脉动引起管路共振，管路固定支架数量不足或固定不牢，管路固有频率与燃油泵激振频率重合，燃油中存在气泡造成两相流脉动，管路走向不合理存在急弯或截面突变。软管连接段老化失去阻尼作用。
维修说明：增加管路固定支架减少自由跨度。在燃油泵出口加装脉动阻尼器或蓄能器。改变管路走向减少弯头和截面突变。排除燃油中的气泡确保单相流动。检查并更换老化的软管连接。调整管路固有频率避开激振频率。在危险区域加装燃油泄漏检测报警。
具体表现：燃烧器燃气端运行时火焰不稳定忽大忽小，燃气过滤器压差表指示偏大。燃气压力表显示过滤器前压力正常但过滤器后压力偏低。拆检燃气过滤器发现滤芯被管道内的铁锈和粉尘堵塞，清理后恢复正常。该故障多出现在新建管网或长期未维护的系统中。
故障原因：燃气管道在施工过程中残留焊渣铁锈等杂质，管道内壁长期运行后产生的腐蚀产物，燃气本身含有的粉尘和液体杂质。这些杂质在过滤器滤芯上不断积累，流通面积逐渐减小导致压降增大燃气供应不畅。燃烧器在不同负荷切换时尤为敏感，因为流量变化导致压力波动加剧。新建管道冲洗不彻底是常见原因。
维修说明：拆下燃气过滤器清洗或更换滤芯，检查管道上游是否有杂质来源。在新建或检修后投运的燃气管路上应加装临时过滤器防止杂质进入燃烧系统。在过滤器前后安装压力表便于监测压差变化。定期清理过滤器建立维护记录。对燃气管道进行彻底冲洗排污，检查管道内防腐涂层是否完好。建议每季度检查一次燃气过滤器状态。
