水国P92M水国燃气燃烧器(SOOKOOK)，韩国。燃烧器的选型需考虑热功率、燃料类型、炉膛背压、安装尺寸等参数。水国P92M水国燃气燃烧器(SOOKOOK)具有结构紧凑、性能稳定、安装维护方便等特点，广泛应用于各类燃烧器系统。
| 型号 | 发热量（Kcal/h） | 控制方式 | 电源 | 气管直径 | 电机功率（KW） | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| P92M | 412,800 | 2,408,000 | 二段火 | 3ph*220/380V*50Hz | 1 1/2" | 5.5 | |||||

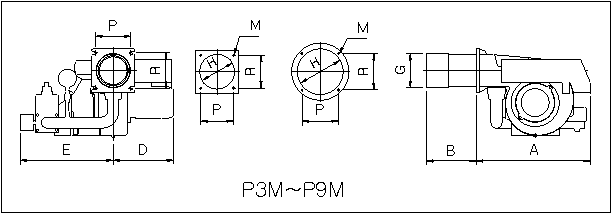

| 型号 | A | B | C | D | E | G | H | K | M | P | R |
| P92M | 935 | 455 | - | 390 | 570 | 265 | 275 | - | 4-M12 | 226 | 226 |
一、产品概述
P92M水国燃气燃烧器(SOOKOOK)是专业的燃烧器产品，广泛应用于工业锅炉、商业供暖、热风炉、蒸汽发生器等各类热能设备。该产品具有结构紧凑、性能稳定、燃烧效率高、排放达标等特点，适合各类中小型和大型热能系统。合肥霖胜热能设备有限公司提供该产品的销售、安装、调试和维修服务。
二、核心技术参数
P92M水国燃气燃烧器(SOOKOOK)的功率覆盖100-5000千瓦，适用燃料为天然气（G20，热值35-42MJ/m³）、液化气（G30/G31）。
电源规格：220V单相或380V三相，50Hz。
点火方式：高压电火花点火，点火变压器内置或外接。
火焰检测：光电管/电离探针，检测电流0.5-10微安。
雾化方式：机械压力雾化（轻油）或直接气体燃烧（燃气）。
控制方式：单段火/两段火/比例调节，视具体型号而定。
燃烧效率：额定工况下≥92%。
NOx排放：标准型80-150mg/m³（视燃料和控制方式）。
噪声等级：距燃烧器1米处≤78分贝。
防护等级：IP44。
电机功率：0.37-7.5千瓦。
整机重量：60-380公斤。
三、安装尺寸
安装法兰为矩形标准尺寸，配8个M10螺栓孔，孔径12毫米。
燃烧头（火焰筒）外径约150-250毫米，伸出法兰面的长度约150-300毫米，具体尺寸因型号而异。
安装时锅炉前板开孔直径建议根据燃烧头外径加10-20毫米。
适配炉膛直径：400-1200毫米。
火焰长度约1.0-3.0米（取决于功率设置），炉膛有效长度至少要等于火焰长度。
四、电气接线要点
接线端子排位于机身侧面接线盒内。主电源端子接220V或380V电源，注意相序和电压规格。
运行命令输入端子接锅炉PLC或温控器的启动信号，通常为24V直流闭合回路。
故障信号输出端子为继电器触点，正常时闭合，故障时断开，可接报警灯。
火焰探测器信号线必须使用屏蔽线，屏蔽层单端接地。
二段火或比例调节型有0-10V模拟量信号输入端子，来自锅炉控制器。
所有电缆使用葛兰头固定，信号线与动力线分开走线。
五、选型建议
选型的第一步是计算锅炉需要的功率。公式：燃烧器功率（千瓦）= 锅炉额定出力（千瓦）÷ 锅炉热效率。
比如一台2吨蒸汽锅炉，额定出力约1400千瓦，锅炉热效率按90%算，燃烧器功率=1400÷0.9≈1556千瓦，选择功率覆盖此值的型号。
还要注意炉膛尺寸匹配：炉膛直径不能太小，否则火焰贴壁烧，炉衬容易损坏。
气源/油源压力要满足要求，天然气进气压力一般不低于10mbar，燃油系统需要配置油泵和过滤器。
如果项目要求NOx低于30mg/m³，需要选低氮系列燃烧器。
市场价格因型号和配置不同而有差异，请拨打13305516873咨询具体报价。
六、日常维护要点
每月检查：查看控制面板有无故障记录，检查燃料压力表读数是否正常。
每季度：清洁火焰探测器，检查点火电极间距（3-4毫米），清洗燃料过滤器。
每半年：检查风机叶轮有无积灰，紧固所有电气接线端子，检查燃料管路密封。
每年（年度检修）：更换点火电极和火焰探测器，检查燃烧头烧蚀情况，校验燃料阀组开闭功能，用烟气分析仪重新检测燃烧参数。
年度检修建议由专业技术员操作，他们有专用工具和校准设备。
具体表现：燃烧器按下启动键后控制器显示启动联锁条件未满足无法进入启动程序。需要同时满足多项条件包括电源正常风压足够燃气压力在范围内炉膛温度合适水位正常等。逐一排查找到未满足的联锁条件。
故障原因：启动联锁不满足的原因可能包括电源电压低或相序错误，预吹扫风压未达到开关动作值，燃气压力超出高低限范围，炉膛温度高于允许启动值，锅炉水位低于最低安全水位。安全联锁回路中某个传感器损坏或接线松动导致信号异常。控制器未从前次故障中复位。
维修说明：按照控制器故障提示逐一检查各联锁条件。用万用表检查电源电压和相序。手动检查风压开关和压力开关动作值。测量炉膛温度和锅炉水位。检查各传感器和接线是否正常。复位控制器故障状态。消除所有联锁故障后重新启动。建立启动前检查清单制度。
具体表现：燃烧器控制系统出现程序错误表现为运行参数显示异常控制输出紊乱或控制器死机重启。软件故障导致燃烧器无法正常运行需要紧急处理。升级控制器固件或恢复备份参数后恢复正常。软件故障在现代燃烧器中日益常见。
故障原因：控制系统软件故障的原因包括固件bug导致特定工况下程序跑飞，存储器数据因电磁干扰或电源波动发生错误，控制器长期运行产生内存泄漏最终死机，参数设置超出允许范围导致程序异常，控制器升级过程中断电造成固件损坏。外部信号干扰导致程序误动作。
维修说明：重启控制器观察是否恢复正常。如反复死机则联系制造商获取固件更新。恢复备份的控制器参数。检查控制器安装环境确保电磁兼容性。为控制器配备不间断电源防止突然断电。定期进行控制器维护包括固件升级和参数备份。避免在固件升级过程中断电。
具体表现：燃油管路剧烈振动发出噪音，管路支架松动接头处出现疲劳裂纹。振动频率与燃油泵转速一致，振动在某一特定工况下最为严重。燃油管路振动如不及时处理会导致管路破裂燃油泄漏引发火灾。
故障原因：燃油管路振动的原因包括燃油泵输出脉动引起管路共振，管路固定支架数量不足或固定不牢，管路固有频率与燃油泵激振频率重合，燃油中存在气泡造成两相流脉动，管路走向不合理存在急弯或截面突变。软管连接段老化失去阻尼作用。
维修说明：增加管路固定支架减少自由跨度。在燃油泵出口加装脉动阻尼器或蓄能器。改变管路走向减少弯头和截面突变。排除燃油中的气泡确保单相流动。检查并更换老化的软管连接。调整管路固有频率避开激振频率。在危险区域加装燃油泄漏检测报警。
