百得SPARKGAS20/W|SPARKGAS20P/PW燃气燃烧器(BALTUR)，意大利。百得作为国际百得的燃烧器制造商，其产品以性能稳定、安全可靠、安装维护方便等特点广泛应用于工业锅炉、商业供暖、热风炉、蒸汽发生器等各类热能设备。合肥霖胜热能设备有限公司作为百得在安徽地区的重要代理商，提供SPARKGAS20/W|SPARKGAS20P/PW燃气燃烧器(BALTUR)的销售、安装、调试、维修服务。欢迎随时电话或微信联系我们。
| SPARKGAS20/W|SPARKGAS20P/PW燃气燃烧器 品牌： BALTUR（百得） 产地：意大利 | ||||||||||||
| 型号 | 耗气量 | 出力 | 天然气最小进气压力 mbar | 控制方式 | 电源 | 马达功率 (kW) | 包装尺寸 | 重量 | ||||
| 天然气 | 液化气 | 最小 | 最大 | |||||||||
| 最小 m3/h | 最大 m3/h | 最小 m3/h | 最大 m3/h | kW | kW | L*P*H (mm) | Kg | |||||
| SPARKGAS20 SPARKGAS20W | 8.0 | 20.1 | 3.1 | 7.8 | 80.0 | 200.0 | 15-23 | 一段火 | 1N * 220V * 50Hz | 0.37 | 980*540*480 | 36 |
| SPARKGAS20P SPARKGAS20PW | 8.0 | 20.1 | 3.1 | 7.8 | 80.0 | 200.0 | 15-23 | 二段火 | 1N * 220V * 50Hz | 0.37 | 980*540*480 | 36 |
一、产品概述
SPARKGAS20/W|SPARKGAS20P/PW燃气燃烧器(BALTUR)是专业的燃烧器产品，广泛应用于工业锅炉、商业供暖、热风炉、蒸汽发生器等各类热能设备。该产品具有结构紧凑、性能稳定、燃烧效率高、排放达标等特点，适合各类中小型和大型热能系统。合肥霖胜热能设备有限公司提供该产品的销售、安装、调试和维修服务。
二、核心技术参数
SPARKGAS20/W|SPARKGAS20P/PW燃气燃烧器(BALTUR)的功率覆盖100-5000千瓦，适用燃料为天然气（G20，热值35-42MJ/m³）、液化气（G30/G31）。
电源规格：220V单相或380V三相，50Hz。
点火方式：高压电火花点火，点火变压器内置或外接。
火焰检测：光电管/电离探针，检测电流0.5-10微安。
雾化方式：机械压力雾化（轻油）或直接气体燃烧（燃气）。
控制方式：单段火/两段火/比例调节，视具体型号而定。
燃烧效率：额定工况下≥92%。
NOx排放：标准型80-150mg/m³（视燃料和控制方式）。
噪声等级：距燃烧器1米处≤78分贝。
防护等级：IP44。
电机功率：0.37-7.5千瓦。
整机重量：60-380公斤。

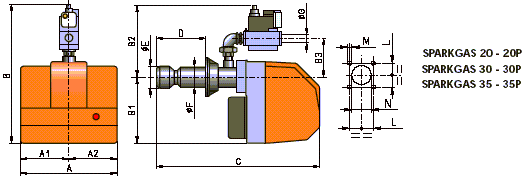

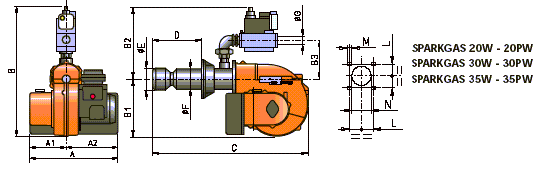

三、安装尺寸
安装法兰为矩形标准尺寸，配8个M10螺栓孔，孔径12毫米。
燃烧头（火焰筒）外径约150-250毫米，伸出法兰面的长度约150-300毫米，具体尺寸因型号而异。
安装时锅炉前板开孔直径建议根据燃烧头外径加10-20毫米。
适配炉膛直径：400-1200毫米。
火焰长度约1.0-3.0米（取决于功率设置），炉膛有效长度至少要等于火焰长度。
四、电气接线要点
接线端子排位于机身侧面接线盒内。主电源端子接220V或380V电源，注意相序和电压规格。
运行命令输入端子接锅炉PLC或温控器的启动信号，通常为24V直流闭合回路。
故障信号输出端子为继电器触点，正常时闭合，故障时断开，可接报警灯。
火焰探测器信号线必须使用屏蔽线，屏蔽层单端接地。
二段火或比例调节型有0-10V模拟量信号输入端子，来自锅炉控制器。
所有电缆使用葛兰头固定，信号线与动力线分开走线。
五、选型建议
选型的第一步是计算锅炉需要的功率。公式：燃烧器功率（千瓦）= 锅炉额定出力（千瓦）÷ 锅炉热效率。
比如一台2吨蒸汽锅炉，额定出力约1400千瓦，锅炉热效率按90%算，燃烧器功率=1400÷0.9≈1556千瓦，选择功率覆盖此值的型号。
还要注意炉膛尺寸匹配：炉膛直径不能太小，否则火焰贴壁烧，炉衬容易损坏。
气源/油源压力要满足要求，天然气进气压力一般不低于10mbar，燃油系统需要配置油泵和过滤器。
如果项目要求NOx低于30mg/m³，需要选低氮系列燃烧器。
市场价格因型号和配置不同而有差异，请拨打13305516873咨询具体报价。
六、日常维护要点
每月检查：查看控制面板有无故障记录，检查燃料压力表读数是否正常。
每季度：清洁火焰探测器，检查点火电极间距（3-4毫米），清洗燃料过滤器。
每半年：检查风机叶轮有无积灰，紧固所有电气接线端子，检查燃料管路密封。
每年（年度检修）：更换点火电极和火焰探测器，检查燃烧头烧蚀情况，校验燃料阀组开闭功能，用烟气分析仪重新检测燃烧参数。
年度检修建议由专业技术员操作，他们有专用工具和校准设备。
具体表现：燃烧头冷却风量不足导致燃烧头金属部件温度过高，部件氧化烧损加速使用寿命缩短。冷却风管道堵塞或风机能力下降是常见原因。燃烧头过热严重时可导致部件熔化引发安全事故。
故障原因：燃烧头冷却风不足的原因包括冷却风管道被灰尘堵塞流通面积减小，冷却风机叶轮磨损效率下降，冷却风挡板开度设置不当，燃烧头冷却风入口过滤器堵塞，冷却风管道漏风降低有效风量。风机选型偏小无法满足冷却需求。
维修说明：清理冷却风管道和过滤器确保通风畅通。检查冷却风机运行状态维修或更换磨损部件。调整冷却风挡板开度确保足够风量。修复冷却风管道漏风点。测量冷却风流量确保满足燃烧头冷却需求。在燃烧头上安装温度监测装置。
具体表现：燃烧器启动时听不到正常的点火啪啪声，观察点火电极处无火花产生。测量点火变压器初级线圈有正常电压输入但次级无高压输出。更换点火变压器后恢复正常点火。该变压器使用已超过三年属于老化损坏。
故障原因：点火变压器故障的主要原因是长期工作在高压高温环境下绝缘材料逐渐老化。潮湿环境加速绝缘下降导致线圈间或线圈与外壳间发生局部放电最终短路断路。雷击或电网浪涌过电压可能瞬间击穿绝缘。频繁点火增加变压器工作负担，过载保护频繁动作后性能下降。劣质变压器存在制造缺陷如线圈匝数不足或绝缘等级不够。
维修说明：用万用表测量点火变压器初级和次级线圈电阻判断是否断路，测量绝缘电阻判断是否短路。如确认损坏则更换同规格点火变压器。检查供电电压是否在额定范围内，排查是否有浪涌电压冲击。检查点火回路接线是否良好避免接触电阻过大。对于经常损坏的情况考虑加装浪涌保护器。新变压器安装后测试火花强度和稳定性确认正常。建议选用高质量品牌变压器延长使用寿命。
具体表现：燃烧器停机时外界空气通过烟囱和烟道倒灌进入炉膛，造成炉膛冷却加速设备结露。倒灌风携带灰尘进入炉膛污染设备。烟道止回阀失效或烟囱抽力反向是导致反风的原因。反风影响设备保温和下次启动。
故障原因：烟道反风的原因包括烟道止回阀关闭不严无法阻止倒灌风，烟囱高度不够自然抽力不足，外界风速过大在烟囱口形成正压区，燃烧器停机后烟道内温度下降烟气密度增大抽力反向。多台设备共用烟囱时其他设备运行产生干扰。
维修说明：检查并修复烟道止回阀确保关闭严密。烟囱口加装防风帽减少风压干扰。适当增加烟囱高度提高自然抽力。在燃烧器之间加装隔离阀防止相互干扰。停机后关闭烟道挡板减少倒灌风。监测烟囱抽力变化。
具体表现：燃烧器运行时产生剧烈振动，振动幅值超过允许范围。燃烧器底座螺栓频繁松动，连接管道出现疲劳裂纹。振动噪声刺耳，操作人员无法在附近长时间停留。振动在某一特定负荷时最为严重，改变负荷后有所缓解。
故障原因：燃烧器振动过大的原因包括安装底座地脚螺栓松动或减震垫失效，燃烧器转子或风机叶轮不平衡产生离心力，燃烧器固有频率与激振频率重合产生共振，炉膛内压力脉动通过火焰传递引起结构振动。管道热膨胀受限产生的附加应力也会导致振动。长期振动会加速部件疲劳损坏。
维修说明：停机后检查所有紧固螺栓特别是地脚螺栓和法兰连接螺栓，更换老化的减震垫。检测风机叶轮和电机的动平衡，超标则进行动平衡校正。调整运行工况避开共振负荷点，必要时在结构中加装减震器或改变结构固有频率。检查管道支架和膨胀节确保热膨胀自由。检查炉膛密封防止压力脉动。振动问题应尽快处理避免引发更严重的损坏。
